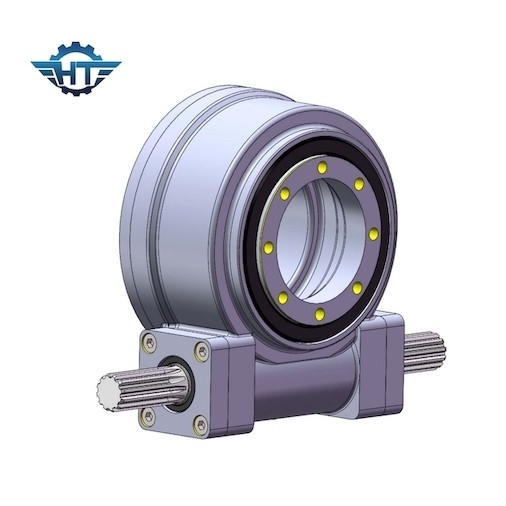

Pequeña impulsión de la ciénaga del acoplamiento solar del perseguidor para el sistema de seguimiento solar 533Nm

Pequeña impulsión de la ciénaga del acoplamiento solar del perseguidor para el sistema de seguimiento solar 533Nm
Pequeña impulsión de la ciénaga del acoplamiento solar del perseguidor para el sistema de seguimiento solar 533Nm Pequeña impulsión de la ciénaga del acoplamiento solar del perseguidor para el sistema de seguimiento solar 533Nm

Ampliación de imagen :  Pequeña impulsión de la ciénaga del acoplamiento solar del perseguidor para el sistema de seguimiento solar 533Nm

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SE3
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 100~1100/ pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Pequeña impulsión de la ciénaga del acoplamiento solar del perseguidor para el sistema de seguimiento solar 533Nm

descripción
Ratio del engranaje: 31:1 Esfuerzo de torsión normal de la salida: 533 nanómetro
Lugar de origen: Changzhou, China Llevar a cabo el esfuerzo de torsión: 7000 nanómetro
Inclinación del esfuerzo de torsión: 744 nm Esfuerzo de torsión de la salida nominal: 0.065 RPM
Uso: Perseguidores solares función de protección: IP66
Resaltar:

Pequeña impulsión de la ciénaga del acoplamiento solar del perseguidor

,

533Nm mató la impulsión para el sistema de seguimiento solar

,

impulsión de la ciénaga del engranaje de gusano 533Nm

Engranaje de gusano SE3 IP66 que gira el sistema de Ring Bearings For Solar Tracking



Uno mismo IP66 que cierra la impulsión de la matanza



Según la forma variable de la transmisión de la velocidad de impulsiones de la matanza, puede ser dividido en la impulsión de la matanza del engranaje y la impulsión de la matanza del engranaje de gusano, heredando las características respectivas de la impulsión del engranaje y de la impulsión del engranaje de gusano. En términos de fuerza de sustentación, el funcionamiento del gusano con engranaje es mejor que el del tipo del diente, y cuando se utiliza la impulsión del gusano del sobre, su fuerza de sustentación, resistencia de la deformación y rigidez de la transmisión se mejoran más a fondo, pero el engranaje de gusano y el tipo impulsión rotatoria del gusano en términos de eficacia.





Ventajas



La impulsión de la matanza es un mecanismo de reducción altamente integrado de la matanza del lleno-círculo. El tamaño axial de la cadena no es mucho diferente, que es beneficiosa a aplanar de la estructura de las piezas de la conexión de la transmisión de la serie, de tal modo reduciendo el tamaño del equipo mecánico entero.


Además, si es del gusano de la matanza una impulsión con engranaje con engranaje o, porque la diferencia entre las piezas principales y conducidas sí mismo del tamaño es muy grande, él es más fácil alcanzar la transmisión grande del ratio de la transmisión, que es también difícil para muchos otros tipos de mecanismos de transmisión variables de la velocidad.



Modelo Performance Parameters del SE



Modelo Performance Parameters del SE
Modelo

Salida nominal

Esfuerzo de torsión (N.m)

Inclinación

Esfuerzo de torsión

(N.m)

Tenencia

Esfuerzo de torsión (N.m)

Axial

Carga (kN)

Parte radial

Carga (kN)

Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo.

(℃)

De autoretención

Peso

(kilogramo)

1" 400 1000 1800 22 12 32:1 el 40% ≤0.1 66 -40~+120 6
3" 600 1500 3000 30 16 31:1 el 40% ≤0.1 66 -40~+120 8
5" 800 6000 9200 68 27 37:1 el 40% ≤0.1 66 -40~+120 12
7" 2000 13500 13200 132 58 57:1 el 40% ≤0.1 66 -40~+120 21
9" 4400 45000 30800 340 130 61:1 el 40% ≤0.1 66 -40~+120 49
12" 5800 54400 40560 480 190 78:1 el 40% ≤0.1 66 -40~+120 61
14" 6550 68000 54200 680 230 85:1 el 40% ≤0.1 66 -40~+120 63
17" 9400 135600 65040 980 390 102:1 el 40% ≤0.1 66 -40~+120 105
21" 16000 203400 81000 1600 640 125:1 el 40% ≤0.1 66 -40~+120 149
25" 21000 271160 89000 2400 950 150:1 el 40% ≤0.1 66 -40~+120 204



Observaciones:

Puesto que la impulsión de la matanza será equipada de diversos motores impulsores y el funcionamiento de la impulsión de la matanza es diferente, entre en contacto con por favor nuestras ventas para el precio específico. Restauraremos su mensaje en el plazo de 12 horas.





Usos



La impulsión de la matanza se puede utilizar en cualquier ocasión que requiera la rotación del lleno-círculo y requiera velocidad variable. Cuando es necesario realizar la transmisión de poder de un esfuerzo de torsión más grande, la transmisión del movimiento de una precisión más alta, o la selección del mecanismo que requiere altas compacticidad y integridad de la estructura corporal, la impulsión de la matanza es la mejor solución.


Los usos mas comunes son generalmente la estructura rotatoria del lleno-círculo de la maquinaria de la ingeniería y de construcción, así como energía solar, energía eólica y diversa maquinaria a largo plazo del seguimiento automático. Es fácil realizar control numérico, así que tiene muchos usos en el campo de robots industriales.
