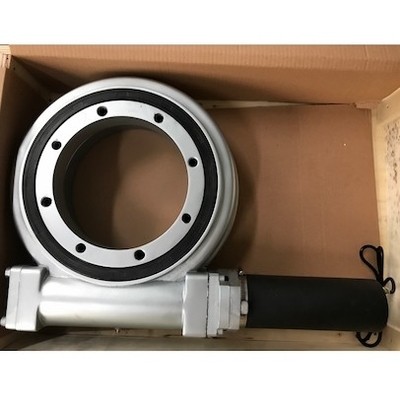

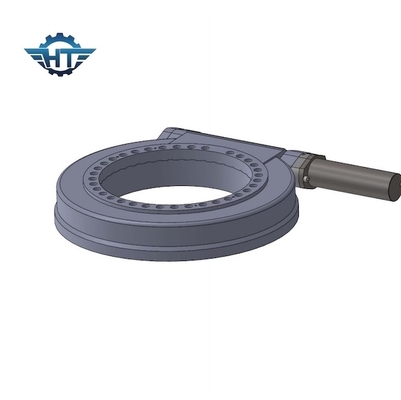

Motor hidráulico de la impulsión de la matanza del engranaje de gusano del esfuerzo de torsión 5800NM ratio grande de la transmisión

Motor hidráulico de la impulsión de la matanza del engranaje de gusano del esfuerzo de torsión 5800NM ratio grande de la transmisión
Motor hidráulico de la impulsión de la matanza del engranaje de gusano del esfuerzo de torsión 5800NM ratio grande de la transmisión Motor hidráulico de la impulsión de la matanza del engranaje de gusano del esfuerzo de torsión 5800NM ratio grande de la transmisión

Ampliación de imagen :  Motor hidráulico de la impulsión de la matanza del engranaje de gusano del esfuerzo de torsión 5800NM ratio grande de la transmisión

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SE12”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Motor hidráulico de la impulsión de la matanza del engranaje de gusano del esfuerzo de torsión 5800NM ratio grande de la transmisión

descripción
Modelo: SE12 Ratio del engranaje: 78:1
Uso: Maquinaria de construcción Lugar de origen: Changzhou, China
Conductor: Motor hidráulico Certificados: ISO9001, CE
Instalación: Horizontal o vertical Mantenimiento: De acuerdo con el manual
Color: por requerimiento Contragolpe: <0.1°
Resaltar:

Impulsión de la matanza del engranaje de gusano del esfuerzo de torsión 5800NM

,

Impulsión hidráulica de la matanza del engranaje de gusano del motor

,

Impulsión de la ciénaga del gusano del esfuerzo de torsión 5800NM

La alta inclinación aprieta el engranaje de gusano SE12 que lleva con el motor hidráulico para los equipos industriales



Impulsión con engranaje de la matanza del gusano



El tipo impulsión del gusano-engranaje de la matanza es desarrollado por el transporte del anillo de la matanza. Se compone de la vivienda, de un engranaje de gusano, de un motor y de otros accesorios. Comparado con el transporte tradicional de la matanza, se condensa la estructura, caja fuerte y modularidad. Hoy en día, debido a la demanda para el cargamento pesado, se ha convertido el gusano mató el dispositivo de la impulsión. Tiene una mejor compacticidad de la estructura de producto y alto esfuerzo de torsión cargado del capacidad y de alto rendimiento.



Características



Las características del mecanismo de engranaje de gusano:

1. Un ratio grande de la transmisión puede ser obtenido, que es más compacto que el mecanismo de engranaje helicoidal de escalonar-AXIS

2. Las superficies del diente que enredan de las dos ruedas están en la línea contacto, y su fuerza de sustentación es mucho más alta que la del mecanismo de engranaje helicoidal escalonado del eje

3. La impulsión del gusano es equivalente a una impulsión del tornillo, que es una impulsión que enreda del multi-diente, así que la impulsión es estable y el ruido es pequeño.

4. De autoretención. Cuando el ángulo de ventaja del gusano es menos que el ángulo equivalente de la fricción entre los dientes de engranaje que enredan, el mecanismo tiene propiedades de autoretención y puede alcanzar para invertir de autoretención, es decir, sólo el gusano puede conducir el gusano, pero no el gusano. Por ejemplo el mecanismo de autoretención del gusano usado en su maquinaria pesada, su de autoretención reverso puede desempeñar un papel en la protección de la seguridad.

5. La eficacia de la transmisión es baja y el desgaste es serio. Cuando las mallas y las impulsiones, el resbalamiento relativo del engranaje de gusano entre los dientes de engranaje que enredan

La velocidad dinámica es grande, así que la pérdida de fricción es grande y la eficacia es baja. Por otra parte, la velocidad de desplazamiento relativa causa la generación seria del desgaste y de calor en la superficie del diente. Para disipar calor y reducir desgaste, materiales más costosos con las buenas propiedades antifricción y antiusuras y bueno lubricando los dispositivos son de uso frecuente, así que el coste es alto.

6. La fuerza axial del gusano es grande



Parametrización para la optimización del tratamiento de las series del SE



Modelo Performance Parameters del SE
Modelo

Salida nominal

Esfuerzo de torsión (N.m)

Inclinación

Esfuerzo de torsión

(N.m)

Tenencia

Esfuerzo de torsión

(N.m)

Axial

Carga

(kN)

Parte radial

Carga

(kN)

Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo.

(℃)

Uno mismo

fijación

Peso

(kilogramo)

1" 400 1000 1800 22 12 32:1 el 40% ≤0.1 66 -40~+120 6
3" 600 1500 3000 30 16 31:1 el 40% ≤0.1 66 -40~+120 8
5" 800 6000 9200 68 27 37:1 el 40% ≤0.1 66 -40~+120 12
7" 2000 13500 13200 132 58 57:1 el 40% ≤0.1 66 -40~+120 21
9" 4400 45000 30800 340 130 61:1 el 40% ≤0.1 66 -40~+120 49
12" 5800 54400 40560 480 190 78:1 el 40% ≤0.1 66 -40~+120 61
14" 6550 68000 54200 680 230 85:1 el 40% ≤0.1 66 -40~+120 63
17" 9400 135600 65040 980 390 102:1 el 40% ≤0.1 66 -40~+120 105
21" 16000 203400 81000 1600 640 125:1 el 40% ≤0.1 66 -40~+120 149
25" 21000 271160 89000 2400 950 150:1 el 40% ≤0.1 66 -40~+120 204



Usos



Los usos incluyen a perseguidores solares, las turbinas de viento, los platos del satélite y del radar, las grúas del camión, las elevaciones del hombre, equipo para uso general, los accesorios hidráulicos del equipo, equipo de la herramienta del aceite, los controladores del neumático, el cavador s, y las elevaciones automotrices.
