Datos del producto:
|
| Modelo: | SE9 | Ratio del engranaje: | 57:1 |
|---|---|---|---|
| Uso: | Maquinaria de construcción | Producto: | Impulsión hidráulica de la ciénaga |
| motor del conductor: | Motor hidráulico | Garantía: | 1 año |
| Certificado: | ISO9001, CE | Instalación: | Como el DesignIp66 de los clientes incluyó Se9 las máquinas hidráulicas de la matanza Ring Bearing F |
| Resaltar: | Impulsión del transporte de la matanza IP66,Impulsión incluida rotatoria hidráulica de la matanza,Impulsión hidráulica de la matanza IP66 |
||

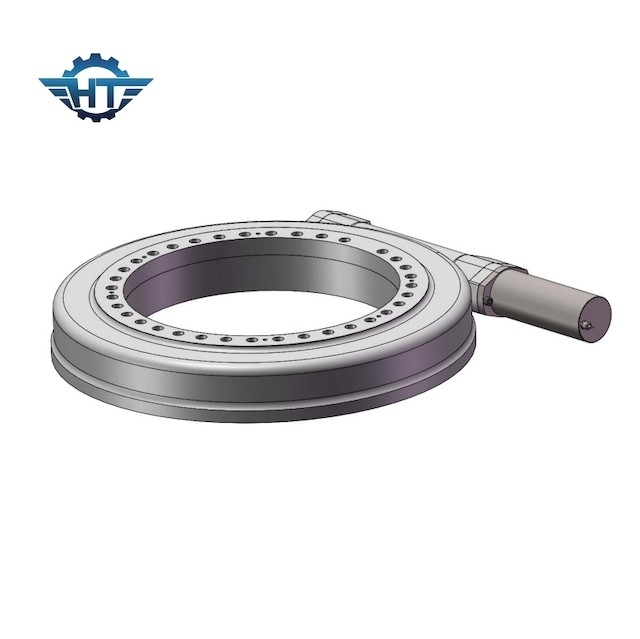

Ip66 incluyó Se9 las máquinas hidráulicas de la matanza Ring Bearing For High Accuracy Rotatary
Impulsión incluida hidráulica de la matanza

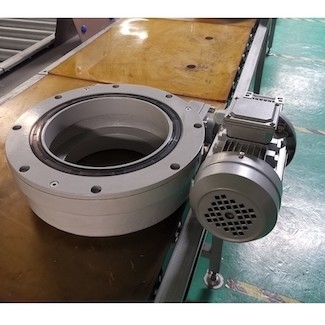

La impulsión de la matanza es un montaje de sistema completo que se puede instalar e integrar fácilmente en programas del sistema existente.
Se compone de llevar de la matanza de la bola o el transporte cilíndrico de la matanza del rodillo, el gusano, la cáscara y otras piezas que puedan llevar axial, radial y el vuelco de momentos al mismo tiempo. El gusano es conducido por un motor hidráulico o el motor para conducir el transporte de la matanza para girar. La superficie de la vivienda es espray-revestida e incluida completamente con los sellos para proteger la impulsión de la matanza de la contaminación, del daño y de la pérdida de la grasa.
Estos componentes están montados juntos para evitar a los clientes que instalan diversos componentes de acoplamiento, y podemos también proporcionar una variedad de estándares del tamaño.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
WorkingTep (℃) |
De autoretención |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Ventajas
Modularización: Debido a la alta integración de los pares de la impulsión de la matanza, usuarios no tienen que comprar y procesar cada componente del dispositivo giratorio uno por uno, que también reduce el proceso de la preparación al principio de la producción del producto hasta cierto punto, de tal modo grandemente mejorando productividad de trabajo.
Seguridad: El engranaje de gusano y el gusano que la impulsión (par de la impulsión de la matanza) tiene la característica de autoretención reverso, que puede realizar para invertir de autoretención, es decir, sólo el gusano puede conducir el engranaje de gusano, solamente del gusano no se pueden conducir por el engranaje de gusano para moverse. Esta característica hace la impulsión de la matanza ampliamente utilizada en la elevación, el trabajo aéreo y el otro equipo. Mientras que mejora el contenido tecnológico del motor principal, también mejora grandemente la estabilidad de la operación del motor principal y el factor de seguridad de la operación.
Simplifique el diseño del motor principal: Comparado con la transmisión tradicional del engranaje, la transmisión del engranaje de gusano puede obtener un ratio de reducción relativamente grande. En algunos casos, las piezas del reductor se pueden omitir para el motor principal, de tal modo reduciendo el coste de la adquisición para los clientes y grandemente reduciendo el porcentaje de averías.
Usos
Otros nombres de las impulsiones de la matanza: dispositivo rotatorio de la impulsión, dispositivo rotatorio del engranaje, reductor rotatorio, dispositivo rotatorio de la placa giratoria, impulsión del engranaje de gusano, par del gusano de la turbina, pares del engranaje de gusano, dispositivo del gusano de la turbina, usado principalmente en espacio aéreo, grúa, excavadores, maquinaria de construcción, sistemas de recepción por satélite, sistemas de seguimiento solares y muchas otras industrias. Especialmente estos últimos años, el desarrollo rápido de la industria solar de la producción de energía fotovoltaica es ampliamente utilizado.
