Datos del producto:
|
| Ratio del engranaje: | 57:1 | Tipo: | Casa incluida |
|---|---|---|---|
| Uso: | Energía solar | Conductor: | Motor eléctrico 12/24VDC |
| Grado del IP: | IP66 | Color: | por requerimiento |
| Effciency: | el 40% | instale el método: | Horizontal, vertical |
| Resaltar: | Impulsión que lleva de la matanza resistente,Pequeña impulsión del anillo de la matanza del contragolpe,Impulsión solar de la ciénaga de CSP |
||

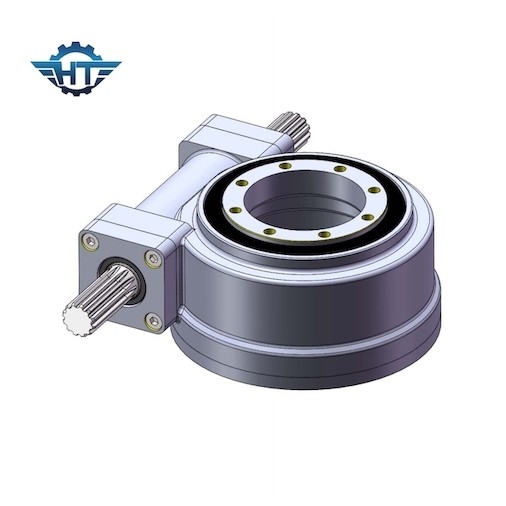

El CE certificó el pequeño contragolpe que giraba llevando la impulsión con la caja de cambios eléctrica para Csp
El CE marcó la impulsión de la matanza
La impulsión de la matanza es un mecanismo de transmisión lleno-circunferencial de la desaceleración de la matanza que integra una fuente de energía de conducción. Utiliza el transporte de la matanza como un seguidor de la transmisión y accesorio del mecanismo. y la cubierta, y el otro anillo se utiliza como seguidor de la transmisión y una base de la conexión para la parte operante conducida, de modo que el transporte sí mismo de la matanza sea una conexión de la matanza del lleno-círculo, y la fuente de energía de conducción y la impulsión principal eficientemente se configura le es un mecanismo de transmisión universal de la desaceleración que integra las funciones de la rotación, de la desaceleración y de la conducción, y al mismo tiempo tiene una estructura simple y es conveniente de fabricar y de mantener.
El engranaje de la matanza es una pieza de la base en el montaje de una unidad de impulsión de la matanza. Así como los agujeros de accesorio en los anillos, permiten una transmisión de poder optimizada con una conexión simple y rápida entre los componentes adyacentes de la máquina. Es pequeña pero ayudan a hacer algunos de los trabajos más grandes del negocio. De la rotación del brazo oscilante en las grúas a la plataforma en una turbina de viento y una energía solar, los anillos de la matanza son una parte integrante de muchos procesos machinated.
Es una solución ideal adentro:
1. Usos resistentes que requieren capacidad carga-que lleva significativa
2. Diseños donde está crítica la colocación exacta
3. Usos donde está necesaria la cerradura del uno mismo
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
De autoretención |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
Las impulsiones de la matanza se utilizan por todo el mundo para:
• Sistemas del vehículo y de la grúa.
• Rotación de accesorios tales como excavadores, pinzas hidráulicas y carretillas elevadoras.
• Gestión de instalaciones (sistemas automatizados).
• Cargando y descargando el equipo.
• GPS.
