Datos del producto:
|
| Material: | 50Mn, 42CrMo | Modelo: | 9 pulgadas |
|---|---|---|---|
| Ratio del engranaje: | 61:1 | Eficacia: | el 40% |
| Exacto: | ≤ 0,1 | MOTOR: | Motor hidráulico |
| Color: | por requerimiento | Tipo: | Solo gusano solo AXIS |
| Resaltar: | SE9 que gira llevando la impulsión,Matanza llevando la impulsión 42CrMo,caja de cambios de la impulsión de la ciénaga 42CrMo |
||

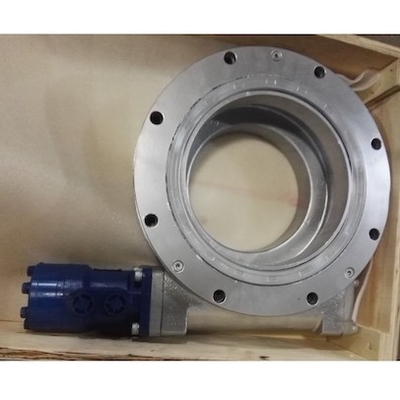

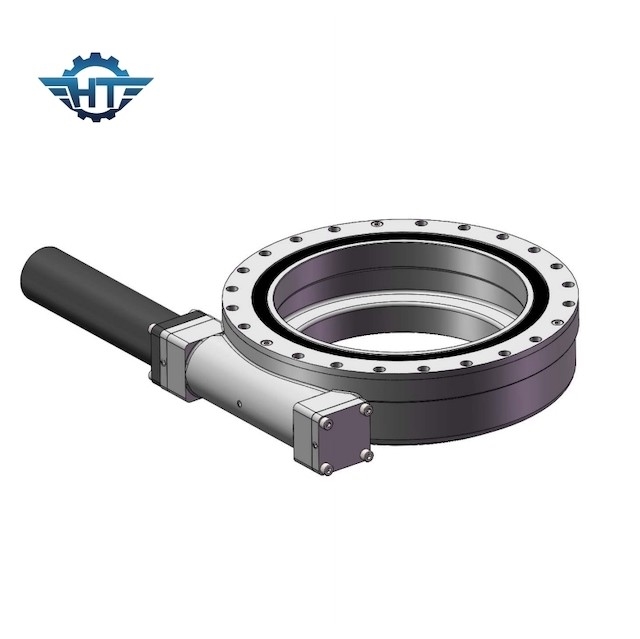

SE9 que gira llevando la impulsión con el motor hidráulico para el camión al aire libre de la plataforma de la construcción
Impulsión hidráulica de la matanza del motor
Las impulsiones que llevan de la matanza se accionan con tecnología del gusano del reloj de arena para dar la supervivencia máxima carga-que se sostiene así como aumentaron eficacia y exactitud.
Hay muchos otros usos pues la impulsión que lleva de la matanza es perfecta para los usos que requieren carga-sostenerse y el esfuerzo de torsión rotatorio de la misma caja de cambios y conveniente para la rotación lenta con los movimientos continuos o cíclicos. Es conveniente para el perseguidor solar, modelos tales como solo eje y el eje dual, que se pueden aplicar en sistema solar solar del sistema de seguimiento del solo eje plano, de seguimiento del solo sistema de seguimiento oblicuo o inclinado y del eje dual, y también en industrias como dirigir la maquinaria, maquinaria de construcción y metalurgia, planta de fabricación automatizada equipo, energía solar, camión de la plataforma, equipo de la protección del medio ambiente, generación de la energía eólica y lanzamiento de la maquinaria, así como los diversos equipos rotatorios lentos de la maquinaria.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
De autoretención |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
Uso uniaxial oblicuo
El eje de rotación del soporte de seguimiento uniaxial inclinado está instalado a un ángulo de inclinación del avión horizontal, y gira alrededor de un eje unidimensional. La dirección del eje de rotación es dirección norte-sur, de modo que la superficie de luz-recepción del módulo fotovoltaico esté como perpendicular al ángulo de incidente de la luz del sol como sea posible en la dirección unidimensional.
Uso vertical del eje
Sistema de seguimiento completo de la “altitud + del acimut”, que se mueve a lo largo de dos hachas de la rotación y tiene dos grados de libertad rotatorios, que pueden seguir totalmente la trayectoria del sol para maximizar la energía solar recibida. Es conveniente para las altas áreas de la latitud, y la eficacia de la producción de energía se puede aumentar con eficacia en más el de 35%, que mejora perceptiblemente la eficacia de la producción de energía de sistemas fotovoltaicos.
