Datos del producto:
|
Modelo: | SE12 | Ratio del engranaje: | 78:1 |
---|---|---|---|
Uso: | Maquinaria de construcción | Lugar de origen: | Changzhou, China |
Conductor: | Motor hidráulico | Garantía: | 5 años |
Certificado: | ISO9001, CE | Instalación: | Horizontal |
Resaltar: | Impulsión solar de la ciénaga del perseguidor del CE,Mató el tubo de la caja de cambios 100*100 de la impulsión,Motor impulsor de la ciénaga del CE |

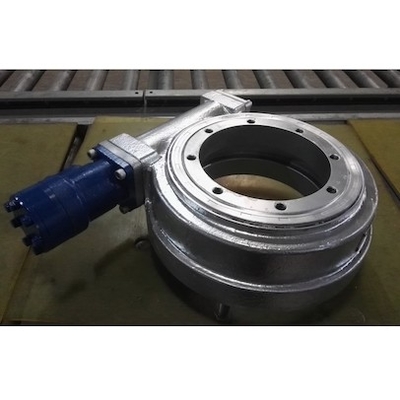

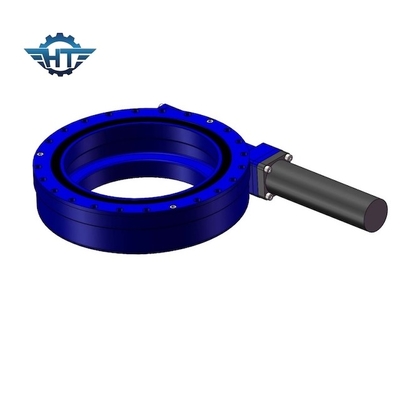

Impulsión certificada CE de la ciénaga, horizontal del esfuerzo de torsión del tubo 100*100 instalada para CPV
100 impulsión de la matanza del esfuerzo de torsión CPV del tubo
Uso de CPV
La energía solar concentrada es una tecnología de la generación de energía solar que utiliza elementos ópticos tales como lentes o espejos para centrarse una área extensa de luz del sol en un área muy pequeña, y después la utiliza más lejos para generar electricidad. La tecnología concentrada de la energía solar se puede dividir en tres categorías, a saber tres manifestaciones:
CPV concentró Photovoltaics: La luz del sol concentrada se convierte directamente en la energía eléctrica (Photovoltaics concentrado) a través de las células fotovoltaicas con alta eficacia de conversión; CPV es el representante más típico de la tecnología concentrada de la generación de energía solar.
El CST concentró la termal solar: utilice el alto calor generado por la luz del sol concentrada para calentar el medio de trabajo líquido, y después realice la producción de energía termal (la termal solar concentrada)
CPVT: La combinación de los dos (Photovoltaics concentrado y termal) CPV antedichos que concentran sistemas fotovoltaicos se puede dividir en dos categorías según la manera de concentrar la luz del sol, es decir, el tipo reflexivo usando el espejo que concentra y el tipo de transmisión usando concentrar de la lente. La impulsión de la matanza o el transporte de la matanza con el motor hidráulico es uno de nuestros productos competitivos. Uno mismo-es diseñado y fabricado por nuestra compañía. Puede ser aplicado como pieza de la rotación en el sistema de energía solar, jaula aérea hidráulica, agarrando el aparato, alzando la grúa, excavador y los recambios y etc.
Parametrización para la optimización del tratamiento de las series del SE
Modelo Performance Parameters del SE | ||||||||||||
Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
De autoretención |
Peso (kilogramo) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Características
1. Ratios de reducción de la caja de cambios de 31:1 hasta 156600:1
2. Alta precisión
3. Estructura compacta
4. 3000Nm to80000Nm de llevar a cabo el esfuerzo de torsión de 200Nm a 3700Nm del esfuerzo de torsión de la salida
1. Reducción al mínimo del ángulo de la incidencia entre la luz y el perseguidor entrantes
2. Producción energética cada vez mayor
3. Alto eficaz-coste
4. 5-8 contacto de dientes permitiendo alto diámetro de apriete
Usos
Changzhou Hangtuo se especializa en la investigación, el desarrollo y la fabricación de reductores rotatorios. Los productos son ampliamente utilizados en solo-AXIS plano, solo-AXIS inclinado, doble-AXIS fotovoltaico, canal, mariposa, la generación termal de la torre, fotovoltaica, de la energía eólica solar, la maquinaria de construcción (grúas de la nave, grúas, capturadores de madera, equipo carbonífero, vehículos del trabajo aéreo, vehículos de transporte planos, plataformas giratorias automáticas) y muchos otros campos. Continuamos innovando y desarrollando una variedad de productos de alta precisión, soluciones específicas para los clientes, y cubrimos las necesidades del diseño de diversos clientes en diversas formas.
