Datos del producto:
|
| Ratio del engranaje: | 61:1 | Tipo: | Incluido |
|---|---|---|---|
| Uso: | Energía solar | Conductor: | DC/AC |
| Grado del IP: | IP66 | Color: | por requerimiento |
| Effciency: | el 40% | Contragolpe: | 0,1 grados |
| Resaltar: | Impulsión hidráulica de la ciénaga de la CA DC,Impulsión hidráulica de la ciénaga del equipo el hacer un túnel,Impulsión solar del perseguidor del contragolpe de 0 |
||

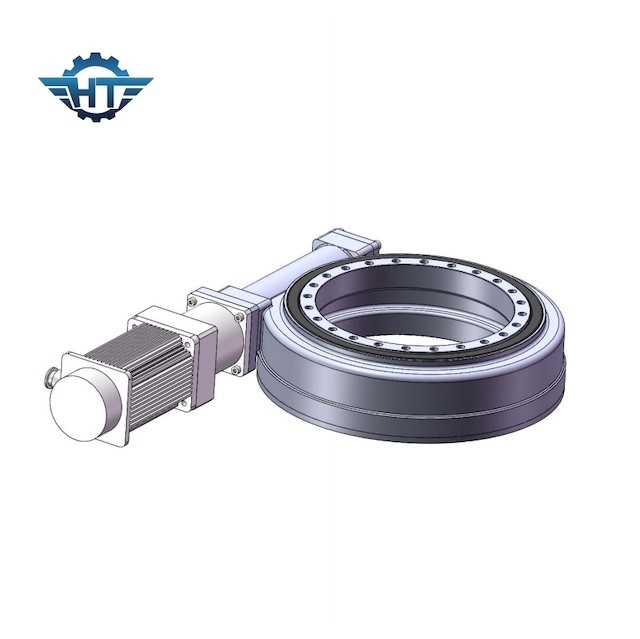

SE9 motor hidráulico Drived que gira la vivienda de Ring Bearing With IP66 para el equipo el hacer un túnel
Impulsión de la matanza SE9 con el motor hidráulico
Los dispositivos de seguimiento solares de la impulsión de la matanza adoptar el transporte de la matanza y la estructura anular del gusano, que pueden alcanzar el contacto del multi-diente. Tiene las características del esfuerzo de torsión grande de la transmisión y de la operación estable, puede soportar radial grande y las cargas axiales y el esfuerzo de torsión fuerte del vuelco (resistencia del anti-viento) está siendo ampliamente utilizados en sistemas de seguimiento solares de la producción de energía fotovoltaica y otras nuevas industrias energéticas de los clientes nacionales y extranjeros.
Los productos tienen actualmente 10 modelos que se extienden a partir de 1 pulgada en diámetro a 25 pulgadas de diámetro, y más de 60 variedades, que pueden cubrir las necesidades de diversas formas de general fotovoltaico, fotoeléctrico, ligero y del calor y de seguimiento de la precisión.
Características
1. lleve a cabo con seguridad las cargas radiales y axiales
2. transmita un esfuerzo de torsión para girar al mismo tiempo
3. con el engranaje de gusano, puede magnificar un esfuerzo de torsión en más despacio
4. el ahorro de espacio, condensa con densidad de poder más elevado
5. la vivienda incluida proporciona la protección contra factores ambientales
6. autónomo tenga en cuenta la integración simple a cualquier sistema
7. las soluciones modificadas para requisitos particulares tales como capas, sellos, grasas etc están disponibles
Parámetros de la impulsión de la matanza SE9 con el motor hidráulico
| La matanza SE9 conduce datos de rendimiento | |||
| Velocidad de la salida nominal | 1.97RPM | ||
| Esfuerzo de torsión normal de la salida | 4880 N.m | ||
| Max Output Torque (3sec.) | 6100 N.m | ||
| Inclinando el esfuerzo de torsión del momento (max) | 49900 N.m | ||
| Llevando a cabo el esfuerzo de torsión (MÁXIMO) | 30800 N.m | ||
| Grado axial (max) | 340kN | ||
| Grado radial (MÁXIMO) | kN 130 | ||
| Ratio de la impulsión de la matanza | 61:1 | ||
| Seguimiento de la precisión | <0.1 | ||
| IP (clase) | 66 | ||
| Eficiency | el 40% | ||
| Temperatura | -40℃ ~ +120℃ | ||
| Datos de rendimiento hidráulicos del motor | |||
| Dislocación | 125cm/rev | ||
| Flujo | 18L /min | ||
| Presión | 12.5Mpa | ||
| Velocidad de la salida | 120 r/min | ||
| Esfuerzo de torsión normal de la salida | 200 N.m | ||
| Max Output Torque | los 250N.m | ||
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
De autoretención |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
Uso montado camión de la grúa
La grúa montada camión refiere a una multi-acción que alza la máquina que está instalada en el chasis de un vehículo para levantar verticalmente y para transportar horizontalmente objetos pesados dentro de cierta gama. También se llama una grúa montada camión y pertenece a la maquinaria de la manipulación de materiales.
Uso del coche que sube automotor del brazo articulado
El vehículo articulado del trabajo aéreo del brazo es un dispositivo de elevación usado para el trabajo aéreo. Puede cruzar obstáculos y realizar el trabajo aéreo. Cuando la plataforma se levanta a cualquier posición, puede ser actuada mientras que camina. Tiene una estructura compacta y una dirección flexible. Pasos estrechos y áreas de trabajo apretadas.
