Datos del producto:
|
Modelo: | 3 pulgadas | Ratio del engranaje: | 31:1 |
---|---|---|---|
Eficacia: | el 40% | Instale: | Vertical |
Tipo: | Solo gusano y casa incluida | Uso: | Energía solar |
Servicio del OEM: | Disponible | Lugar de origen: | Changzhou, China |
Conductor: | motor planetario 24V | Material: | 42Crmo |
Resaltar: | Pequeño perseguidor solar VE3 que gira Driv,Gusano del motor impulsor de la matanza solo,Pequeña impulsión eléctrica de la ciénaga VE3 |

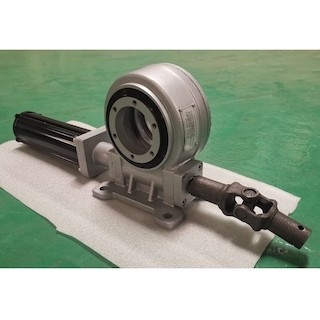

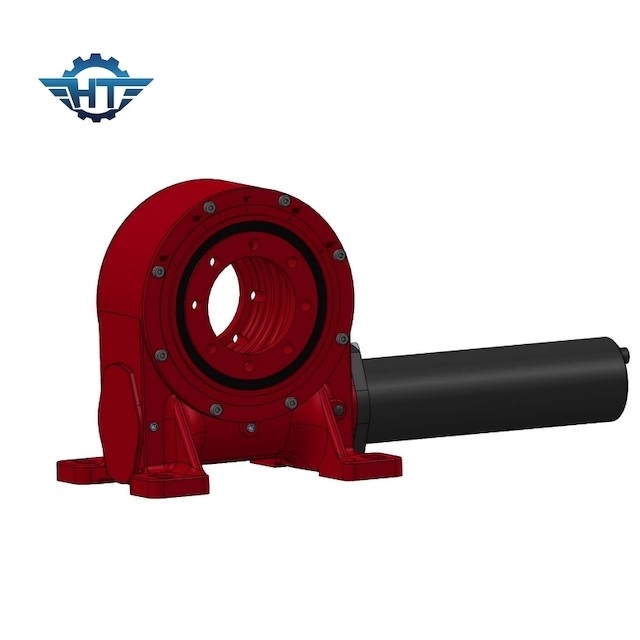

Impulsión tamaño pequeño de la matanza VE3, IP66 para la vida de 30 campos aplicada en sistema de seguimiento solar
IP66 impulsión de la ciénaga de 30 Campo-vidas
Según la franqueza del mecanismo de transmisión de la impulsión de la matanza, la impulsión de la matanza se puede dividir en tipo abierto y tipo cerrado. Generalmente, el tipo abierto estructura se utiliza sobre todo en usos donde está demasiado duro el ambiente y el mantenimiento y el ciclo del mantenimiento es cortos, y el tipo abierto estructura es más conveniente para las piezas. inspección, mantenimiento y mantenimiento, y un reemplazo más conveniente. Por otra parte, donde las condiciones ambientales no cambian mucho y el nivel de la contaminación ambiental está debajo del nivel medio, la estructura cerrada puede proporcionar un ciclo de vida más largo del mantenimiento.
La impulsión de la matanza puede llevar a cabo con seguridad cargas radiales y axiales, así como transmite un esfuerzo de torsión para girar. La rotación puede ser en un solo eje, o en hachas múltiples junta. Las impulsiones del anillo de la matanza son hechas fabricando el engranaje, los transportes, los sellos, la vivienda, el motor y otros componentes auxiliares y la junta de ellos en una caja de cambios acabada
Ventajas del producto
Las ventajas excepcionales de la impulsión de la matanza son como sigue:
• El diseño es muy compacto, conveniente para la instalación del equipo mecánico con el espacio limitado.
• Alta capacidad de carga misma de la carga en un diseño muy compacto.
• duradero.
• Costes de mantenimiento bajos.
• La vivienda echada protege piezas internas.
Modelo Performance Parameters de VE
Modelo Performance Parameters de VE | ||||||||||||
Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia | Precisión | IP | WorkingTep. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 12 |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 18 |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 32 |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 28 |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 52 |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 65 |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 88 |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 135 |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 192 |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí |
251 |
Usos
Características del diseño y campos del uso del nuevo tipo impulsión de la matanza (mecanismo de matanza del engranaje de gusano y del gusano)
La cáscara se hace del acero fundido de alta calidad con muy de alta resistencia. El engranaje de gusano y el gusano son todo se hacen de 42CrMo y del fotoión nitrided. La resistencia y la fuerza de desgaste son más altas que el material nacional tradicional de la nitruración 50Mn del gas. Más fuerte que la dureza, la vida de servicio es más larga. Este producto se puede utilizar para los vehículos de transporte planos, las grúas del registro, las grúas de una sola columna, los levantadores del haz, las grúas camión-montadas, los vehículos del trabajo aéreo, la energía solar para las inspecciones solares, el equipo de la automatización y el otro equipo mecánico; en la industria solar de la producción de energía fotovoltaica, las impulsiones de la matanza se equipan generalmente de los motores adaptados planetarios de DC o la CA adaptó los motores se utiliza principalmente; en maquinaria de construcción, los motores hidráulicos se utilizan principalmente como sistemas de impulsión de poder.
