Datos del producto:
|
| Modelo: | SE9 | Llevar a cabo el esfuerzo de torsión: | 30800 nm |
|---|---|---|---|
| Inclinación del esfuerzo de torsión: | 45000 nanómetro | Esfuerzo de torsión de la salida: | 4400 nanómetro |
| Color: | por requerimiento | Carga axial estática: | kN 340 |
| Carga radical estática: | kN 130 | Voltaje del motor: | 24V, 12V, 220V, 380V |
| Resaltar: | Helióstato concentrado que gira llevando la impulsión,Matanza llevando la pintura de la impulsión IP66,Impulsión concentrada de la matanza del gusano del helióstato |
||

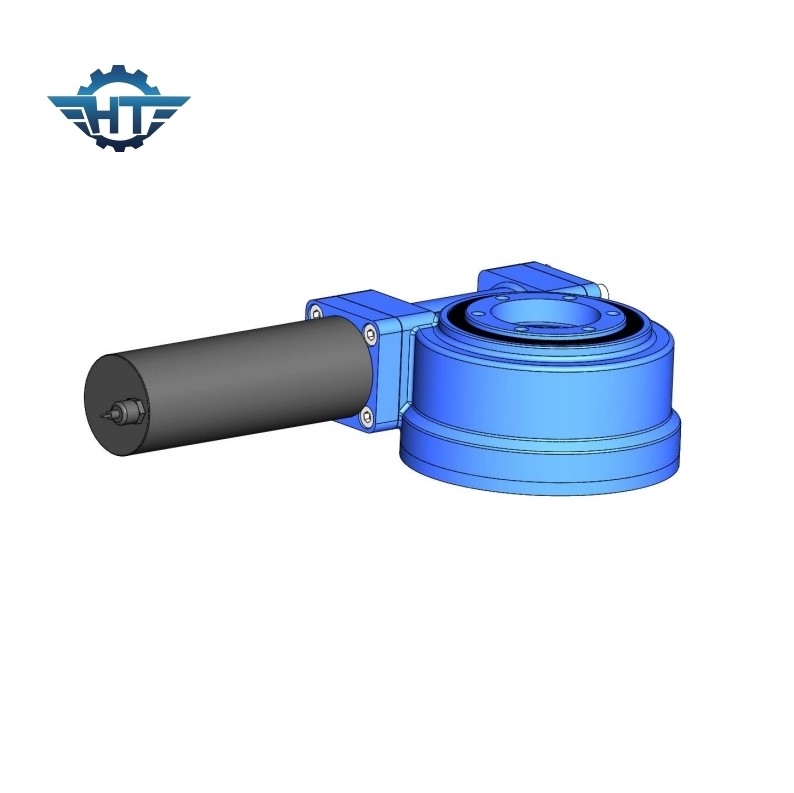

El seguimiento de Sun mató el transporte de la impulsión con la pintura IP66 para el helióstato concentrado
Impulsión doble de la ciénaga de la envoltura
La impulsión circunferencial de la matanza es una tecnología tradicional y madura, pero la impulsión de la matanza es relativamente nueva como estructura integrada. La mejora del grado de la integración no sólo trae muchas ventajas en el uso, pero también crea mucha conveniencia para la fabricación y el uso. La mejora de la precisión y de la durabilidad de esta estructura y más lejos la extensión de su campo del uso son tareas importantes para que el diseño, la fabricación y los usuarios exploren continuamente la mejora y el desarrollo en la práctica.
Las especificaciones y los modelos de los pares de la impulsión de la matanza son diferentes, por ejemplo SE/ZE/VE//ZSVE/ZSDE, etc.1”, 3", 5", 7", 9", 12", 14", 17", 21", 25" y otras especificaciones. El “SE” en la etiqueta modelo representa: la abreviatura inglesa de la matanza e incluir Q370571775.
Porque el componente de la base adopta el transporte de la matanza, puede llevar la fuerza axial, fuerza radial y de la inclinación momento al mismo tiempo. El par de la impulsión de la matanza es fácil de instalar, fácil mantener, y ahorra el espacio de la instalación en mayor medida. Este producto puede ser ampliamente utilizado en maquinaria de construcción y nuevos campos de la energía tales como camiones planos resistentes, grúas del envase, grúas camión-montadas, vehículos del trabajo aéreo, sistemas de generador de la energía solar para las patrullas del sol, etc.
Las impulsiones de la matanza se pueden dividir básicamente en solas impulsiones de la matanza de la impulsión del gusano e impulsiones dobles de la matanza de la impulsión del gusano.
Modelo Performance Parameters del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Campos del uso para las impulsiones de la matanza
El engranaje de gusano y el gusano que el mecanismo es de uso frecuente en las ocasiones donde se escalonan dos ejes, el ratio de la transmisión es grandes, el poder de la transmisión no es trabajo grande, o intermitente.
La impulsión de la matanza se puede aplicar al motor principal que hace el movimiento circular, tal como placa giratoria de la grúa, maquinaria de rotación, y a otras máquinas que realicen el trabajo circular. Una vez que el producto se pone en la producción, puede ser ampliamente utilizado en el campo de la maquinaria de construcción representado por los vehículos del trabajo aéreo y las grúas del camión, así como en el campo de la nueva energía representado por la producción de energía fotovoltaica solar y la generación de la energía eólica, así como otros campos de la automatización, la máquina-herramienta que fabrica, las comunicaciones aeroespaciales, el etc. Puede ser dicho que, el potencial de mercado de este producto es enorme.
Lista del uso de pares de la impulsión de la matanza: impulsión doble para la maquinaria de construcción, impulsión de la grúa camión-montada, impulsión del camión plano resistente, impulsión del vehículo del trabajo aéreo, impulsión del coche de carril, impulsión del camión de la succión de las aguas residuales, impulsión de la garra rotatoria, impulsión de la matanza del vehículo de la inspección del puente, impulsión de la matanza del levantador del haz del ferrocarril de China, impulsión de la matanza del desvío de la energía eólica, impulsión solar de la matanza del gusano de la matanza de la matanza de la matanza de la matanza de la matanza de la matanza de la matanza.
