Datos del producto:
|
| Tipo: | Solo AXIS | Voltaje del motor: | 24 V |
|---|---|---|---|
| Pasillo: | opcional | Instalación: | Horizontal, vertical |
| Color: | Gris de plata | Material: | Acero de alta resistencia |
| Garantía: | 10 años | ||
| Resaltar: | SE1 que gira llevando la impulsión,Matanza llevando el acero del nitruro de la impulsión,Pequeño acero del nitruro de la impulsión de la matanza |
||

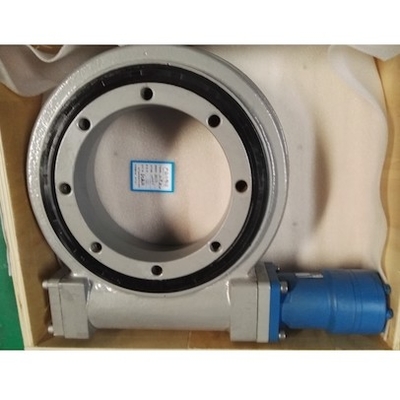

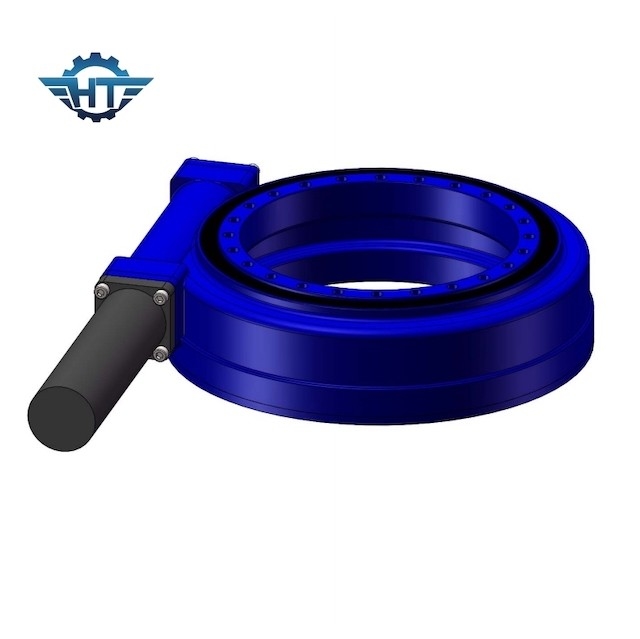

Acero de alta resistencia del nitruro del pequeño de la matanza SE1 uso de la impulsión para el sistema de seguimiento solar
Impulsión de alta resistencia de la matanza
Tratamiento térmico de la impulsión de la matanza
Tratamiento térmico de la alcantarilla: Las alcantarillas del transporte de la matanza son superficie-inductivo apagada, y la dureza de amortiguamiento se asegura en HRC 55-62, que puede alcanzar suficiente profundidad de la capa endurecida.
Tratamiento térmico del engranaje: Debido a la necesidad de transmitir la fuerza, uno de los anillos de la matanza tiene generalmente dientes. El estado del tratamiento térmico del engranaje se normaliza o se modera generalmente. La superficie del diente se puede también apagar según las exigencias del consumidor. La dureza de amortiguamiento está entre 50 y 60 HRC y suficiente profundidad puede ser garantizado. El engranaje que apaga se puede dividir en el amortiguamiento completo del diente y la sola inducción del diente que endurecen dependiendo del uso. La inducción de un solo diente que endurece se puede dividir en la raíz de la superficie del diente que apaga y amortiguamiento de la superficie del diente.
Tratamiento térmico del tratamiento térmico de la alcantarilla de la pequeña matanza que lleva: Las alcantarillas del transporte de la matanza son superficie-inductivo apagada, y la dureza de amortiguamiento se asegura en HRC 55-62, que puede alcanzar suficiente profundidad de la capa endurecida.
Datos técnicos de la impulsión de la matanza SE1
| Impulsión de la ciénaga SE1 | Datos del motor | ||
| Esfuerzo de torsión clasificado | 384 N.m | Voltaje clasificado | 24 VDC |
| Velocidad clasificada | 0,06 RPM | Corriente clasificada | <8 A=""> |
| Max Output | Esfuerzo de torsión (3sec.) 460 N.m | De potencia de salida | 25 W |
| Ratio | 32:1 | Velocidad clasificada | 2 RPM |
| Temperatura | -30℃~80℃ | Longitud del alambre | 1 METRO |
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
Uso uniaxial plano
Solo-AXIS plano que sigue el soporte es una forma de seguir el soporte con el arreglo norte-sur y de seguimiento Este-Oeste. Según el algoritmo astronómico, el motor conduce el soporte para hacer que el módulo sigue el ángulo del acimut del sol, aumenta el componente directo de la luz del sol en la superficie del módulo fotovoltaico, y después aumenta la producción de energía.
