Datos del producto:
|
| Modelo: | SE9 | Ratio del engranaje: | 57:1 |
|---|---|---|---|
| Uso: | Maquinaria de construcción | Tipo: | Impulsión hidráulica de la ciénaga |
| Motor impulsor: | Motor hidráulico | Garantía: | 12 meses |
| Certificados: | ISO9001, CE | Instalación: | Como diseños de los clientes |
| Resaltar: | Impulsión hidráulica de la matanza IP66,Momento inclinable grande de la impulsión hidráulica de la matanza,impulsión solar de la ciénaga del momento inclinable grande |
||

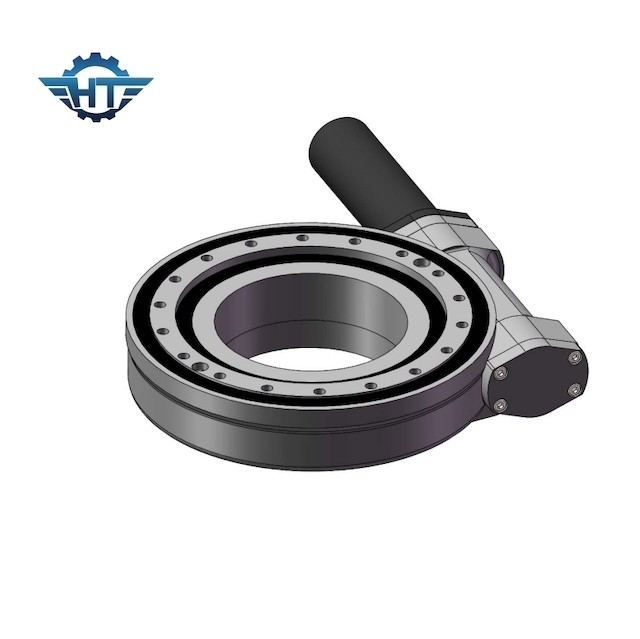

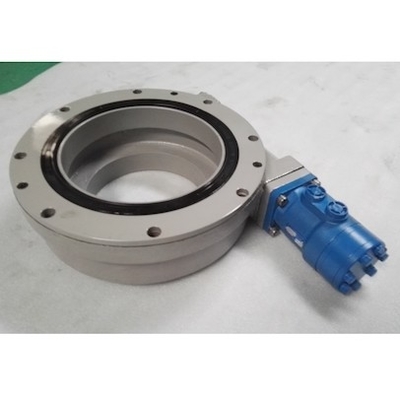

Impulsión hidráulica de la matanza IP66, momento inclinable grande para la máquina abierta de la construcción del campo
Impulsión hidráulica de la matanza
La impulsión de la matanza es un mecanismo de transmisión lleno-circunferencial de la desaceleración de la matanza que integra una fuente de energía de conducción. Utiliza un transporte de la matanza como un seguidor de la transmisión y accesorio del mecanismo. y la cubierta, y el otro anillo se utiliza como seguidor de la transmisión y una base de la conexión para la parte operante conducida, de modo que el transporte sí mismo de la matanza sea una conexión de la matanza del lleno-círculo, y la fuente de energía de conducción y la impulsión principal eficientemente se configura le es un mecanismo de transmisión universal de la desaceleración que integra las funciones de la rotación, de la desaceleración y de la conducción, y al mismo tiempo tiene una estructura simple y es conveniente de fabricar y de mantener.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
De autoretención |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Observaciones:
1. El motor eléctrico o el motor hidráulico es accesorios opcionales, usuarios puede elegir según sus propias necesidades.
2. Debido al gran número de modelos del producto, éntrenos en contacto con por favor por el teléfono para dibujos más detallados.
3. proceso profesional de la aduana de diversas impulsiones rotatorias no estándar según necesidades de usuario.
4. Si usted encuentra problemas durante la selección y el uso del producto, éntrenos en contacto con por favor por el correo electrónico o el teléfono.
Usos
Se utilizan las impulsiones de la matanza cuando una parte estructural en una máquina necesita ser girada a lo largo de un eje fijo en la dirección opuesta a la otra, mientras que al mismo tiempo asegura una conexión en estrella axial y entre las dos piezas.
Las impulsiones de la matanza son ampliamente utilizadas, principalmente pero no limitado a la ingeniería industrial, a los excavadores, a los sistemas de la antena, a la industria del equipamiento médico, a los militares, a la tecnología costera, a las grúas portuarias en vehículos ferroviarios, a las grúas de la cubierta de la nave, a las grúas del camión y a las grúas de construcción. Telescopios, taladradoras del túnel, turbinas de viento, plantas de energía solar y remolques así como en el campo de la aviación y del espacio aéreo.
