Datos del producto:
|
Tipo: | Incluido | Uso: | Maquinaria de construcción |
---|---|---|---|
Conductor: | Motor hidráulico | Grado del IP: | IP66 |
Color: | por requerimiento | Effciency: | el 40% |
Modelo: | SE 21" | Tiempo de la vida: | 30 años |
Resaltar: | Modelo grande Worm Slewing Drive,Impulsión de la matanza del gusano de la protección contra sobrecarga,Anillo de la ciénaga de la impulsión del gusano SE21 |

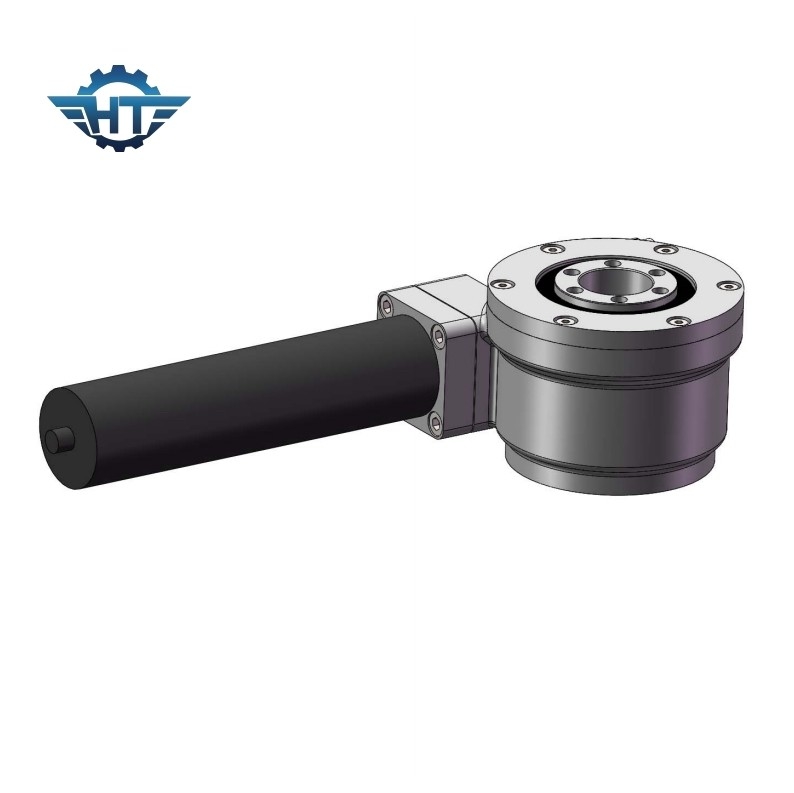

SE21 modelo grande Slewing Drive, alto esfuerzo de torsión inclinable hidráulico para la maquinaria de construcción
Impulsión de la matanza de la construcción
Con el uso amplio de la maquinaria de construcción, los fabricantes cada vez más principales del motor eligen las impulsiones rotatorias, que son muy buenas en términos de capacidad y esfuerzo de torsión de carga, así asegurando la operación normal del equipo.
Ventajas conducidas por el motor hidráulico
1. Alto poder de la transmisión
2. de poca velocidad y estabilidad
3. Capacidad de la protección contra sobrecarga
4. Arreglo flexible de la transmisión.
Parametrización para la optimización del tratamiento de las series del SE
Modelo Performance Parameters del SE | ||||||||||||
Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
De autoretención |
Peso (kilogramo) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Usos
Coche que sube automotor del brazo articulado
El vehículo articulado del trabajo aéreo del brazo es un dispositivo de elevación usado para el trabajo aéreo. Puede cruzar obstáculos y realizar el trabajo aéreo. Cuando la plataforma se levanta a cualquier posición, puede ser actuada mientras que camina. Tiene una estructura compacta y una dirección flexible. Pasos estrechos y áreas de trabajo apretadas.
Camión de la bomba concreta
El hormigón es el material de construcción más de uso general. Para transportar concreto rápidamente y sin esfuerzo en un área específica, elegimos utilizar un camión de la bomba concreta. Girando el brazo del eslabón giratorio del camión de la bomba concreta, la boca de la bomba concreta se alinea con la posición deseada para terminar la entrega del hormigón. El cojinete de la matanza juego un papel vital en este proceso. Cuando desarrollar y el diseño del transporte de la matanza, especial atención fueron pagados a asegurar su exactitud y robustez condiciones en emplazamientos de la obra en todo el mundo, los altos momentos que inclinan confiables para asegurar la operación estable de la bomba.
