Datos del producto:
|
Ratio del engranaje: | 57:1 | Eficacia: | el 40% |
---|---|---|---|
Tipo: | Incluido | Uso: | Maquinaria de construcción |
Servicio del OEM: | Disponible | Conductor: | Motor hidráulico |
Grado del IP: | IP66 | Color: | por requerimiento |
Resaltar: | El concentrador del canal incluyó la impulsión de la matanza,Impulsión incluida 2000NM de la matanza,Impulsión solar del perseguidor del concentrador del canal |

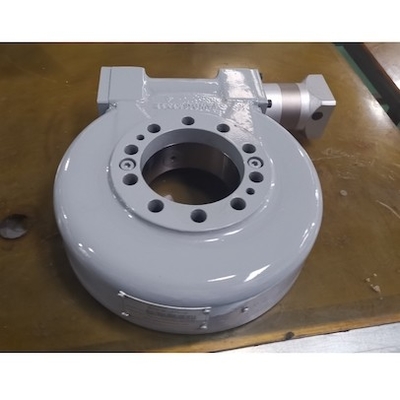

Impulsión incluida de la matanza de la casa SE7, eficacia de la transmisión del 40% para el concentrador del canal

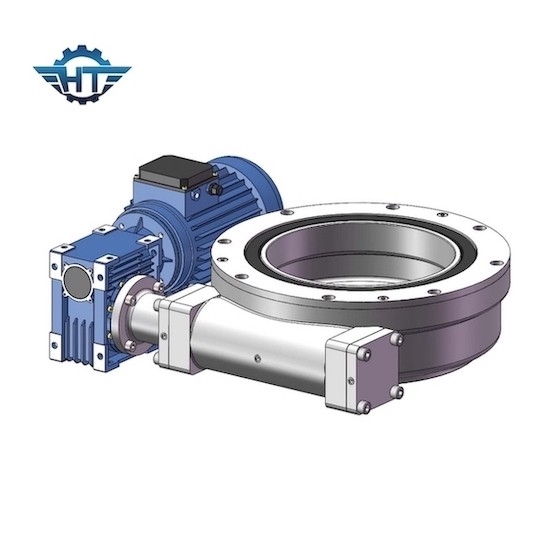

Impulsión de la matanza del concentrador del canal
El sistema de la producción de energía termal del canal refiere a un sistema que utilice un reflector parabólico del canal para centrarse luz del sol en un colector del calor para calentar el medio de la transferencia de calor, genera el vapor en el cambiador de calor, y empuja la turbina de vapor para conducir el generador para generar electricidad. Es el sistema más conveniente de la producción de energía de la producción de energía termal solar.
La impulsión de la matanza es un producto especial de la desaceleración de la matanza derivado del producto que lleva de la matanza con la alta integración, el ratio de reducción grande, la estructura simple, el uso conveniente y el mantenimiento. Los anillos internos y externos realizan respectivamente la entrada y la salida del poder de conducción, de modo que la impulsión de la matanza pueda no sólo realizar la rotación de 360 grados sin parada, pero también instalar la fuente de energía de conducción en base del marco que lleva de la matanza al mismo tiempo, así que su eficacia de la transmisión es alta, él es una mecánica una nueva adición a la familia de la transmisión. Y porque es esencialmente un engranaje de reducción, puede también ser llamado un reductor rotatorio, un reductor de la placa giratoria o una placa giratoria de la impulsión.
La impulsión de la matanza es parte fundamental en la recogida de la mayoría del calor del sol para el sistema del concentrador del canal.
Parametrización para la optimización del tratamiento de las series del SE
Modelo Performance Parameters del SE | ||||||||||||
Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Características dominantes
1. Fuerza grande de la transmisión y estructura compacta.
2. Las superficies del diente que enredan están en la línea contacto, y su fuerza de sustentación es mayor
3. La impulsión del gusano es una impulsión que enreda del diente, la impulsión es estable y el ruido es pequeño.
4. Tiene propiedad de autoretención, y su propiedad de autoretención reversa puede desempeñar un papel en la protección de la seguridad.
Usos
El dispositivo de la impulsión del sleiwng se utiliza en el sistema de la torre CSP para conducir el helióstato a “perseguir el sol”. El sistema de impulsión de la matanza de maquinaria de Hangtuo adopta la nueva tecnología, que puede ayudar con eficacia a dueños a reducir el coste de ciclo de vida total de girar productos de la impulsión, mejorando de tal modo grandemente la tasa de inversión de vuelta de las plantas de CSP.
