Datos del producto:
|
| Modelo: | SE12 | Ratio del engranaje: | 78:1 |
|---|---|---|---|
| Uso: | Antena | Lugar de origen: | Changzhou, China |
| MOTOR: | 24V, motor de pasos 48V | Garantía: | 5~10 años |
| Certificado: | ISO9001, CE | Instalación: | Horizontal, vertical |
| Resaltar: | Antena que gira llevando la impulsión,Matanza llevando la impulsión instalada horizontalmente,Anillo de la matanza del engranaje de gusano de la antena |
||

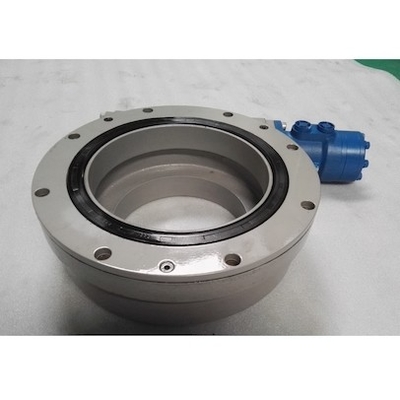

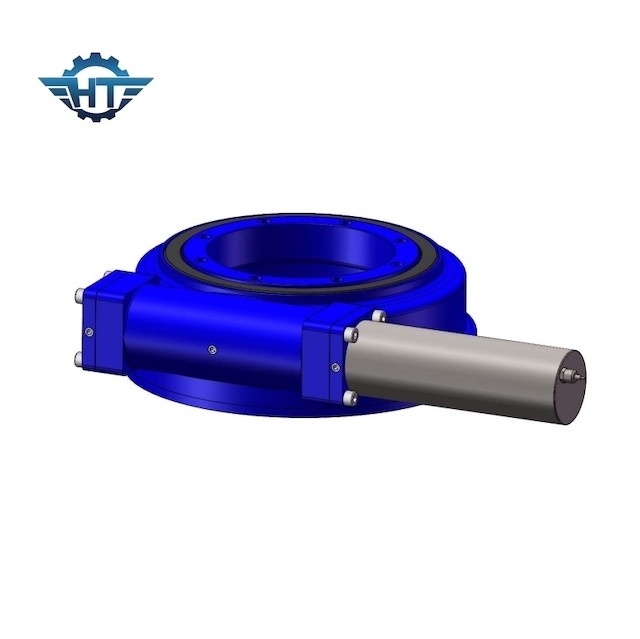

78:1 horizontalmente instalado SE12 que gira el transporte con los motores de pasos 12V para la antena
Transporte de la matanza de la antena
Una antena parabólica, designada a menudo una caldera, es un paraboloide del metal que refleja señales de satélite en la alimentación y el sintonizador situados en el punto focal. El papel de la antena parabólica es recoger la señal débil del satélite y quitar tanto ruido como sea posible. La mayoría de las antenas son generalmente parabólicas, y hay también algunas antenas multifocales que son una combinación de esferas y de paraboloides. La señal de satélite se concentra en su punto focal después de ser reflejado por la antena parabólica.
La estructura del engranaje de gusano incluyó la impulsión de la matanza de la casa es una selección conveniente en la aplicación en antena para cumplir los requisitos de la alta precisión, de la resistencia a la corrosión superficial, de la resistencia del fuerte viento, de la eficacia alta, de la alta ganancia, y de la durabilidad.
Parametrización para la optimización del tratamiento de las series del SE
| Modelo Performance Parameters del SE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | -40~+120 | Sí | 204 |
Ventajas
Utilice los materiales que cumplen el requisito de la vida de 25 años
Tiene momento que se sostiene excelente y momento del vuelco para asegurarse de que la carga “todavía se coloca” bajo condición de la velocidad del viento más bajo que el grado 7, sigue exactamente el sol, y asegura el uso eficiente de recursos ligeros;
Con el engranaje de gusano de gran eficacia y la estructura ajustable del hueco del gusano, puede alcanzar la precisión ultraalta inferior o igual 0,5 grados
La investigación y desarrollo independiente y la producción de reductor planetario, acortan el ciclo de la producción del producto
El diseño completo de la protección, la vida de servicio puede alcanzar 30 años bajo condiciones meteorológicas duras tales como temperatura alta de 120 ℃,
-40 baja temperatura del ℃, tempestad de arena, lluvia, etc.
La maquinaria de Hangtuo continuará convirtiéndose e innovando, proveyendo de clientes más servicios, y promueve progreso tecnológico en la industria.
