Datos del producto:
|
| Aplicación: | Rastreador solar | Límites interiores: | - ¿ Qué? |
|---|---|---|---|
| Servicio OEM: | Disponible | Esfuerzo de torsión de la salida máxima: | Hasta 80.000 Nm |
| Grado de protección: | Protección IP66 | Eficacia de la transmisión: | El 40% |
| Voltaje del motor: | 24 V | Certificaciones: | Las normas ISO 9001 incluyen:2015 |
| Resaltar: | El sistema de seguimiento solar tiene un motor giratorio,Dispositivo de inclinación IP66,El motor giratorio de alto par |
||

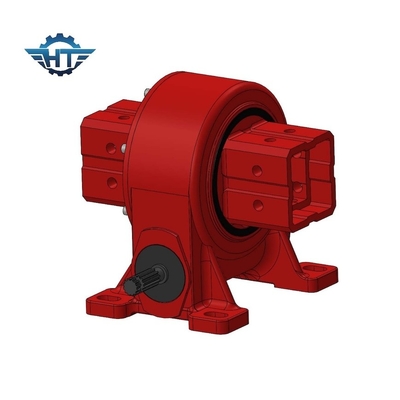

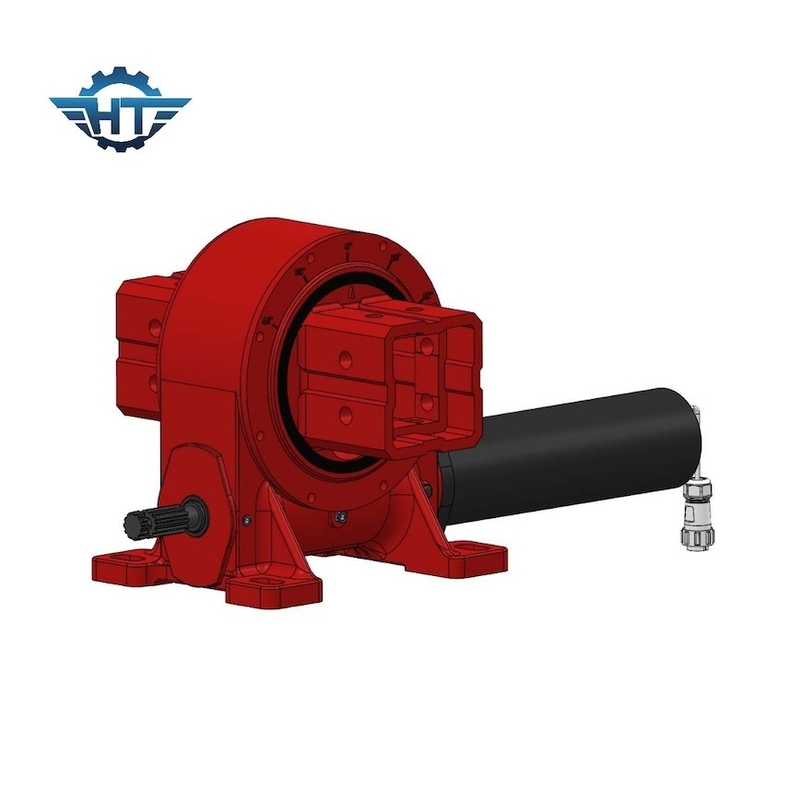

Una de las características clave de la unidad de giro vertical es su límite interior, que permite un control más preciso sobre el movimiento del rastreador solar.Esta característica ayuda a asegurar que el rastreador se mantenga alineado con el sol durante todo el díaAdemás, el accionamiento giratorio funciona con un voltaje del motor de 24 V, lo que lo convierte en una opción altamente eficiente en energía para los sistemas de seguimiento solar.
Ya sea que esté instalando un sistema de seguimiento solar en un techo o en un campo, el accionamiento de giro vertical es una opción confiable y eficiente.Su alta eficiencia de transmisión y sus capacidades de control preciso lo convierten en una opción ideal para aplicaciones de rastreo solarAsí que si usted está buscando una unidad de giro de calidad para su sistema de seguimiento solar, asegúrese de considerar la unidad de giro vertical.
| Parámetros de rendimiento del modelo VE | ||||||||||||
| Modelo | Torque de salida nominal (N.m.) | Torque de retención (kN.m) | Torque de inclinación (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficiencia |
Precisión (Grado) |
IP | Tep de trabajo ((°C) | Autobloqueo | Peso (en kg) |
| 3" de largo | 806 | 9 | 5 | 22 | 15 | 31:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 12 kg |
| 5" de largo. | 962 | 30 | 6 | 16 | 27 | 37:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 18 kg de peso |
| 7" de largo. | 7344 | 60 | 10 | 34 | 58 | 51:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 32 kg de peso |
| 8" de largo | 8000 | 70 | 14 | 50 | 80 | 50:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 28 kg de peso |
| 9" de largo | 8784 | 80 | 16 | 60 | 130 | 61:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 52 kg de peso |
| 12" de largo. | 11232 | 100 | 25 | 77 | 190 | 78:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 65 kg |
| 14" de largo | 12240 | 120 | 48 | 110 | 230 | 85:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 88 kg de peso |
| 17" de largo. | 14688 | 136 | 67 | 142 | 390 | 102:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | El peso total es de: |
| 21" de largo | 18000 | 140 | 89 | 337 | 640 | 125:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | No más de 200 kg |
| 25" de largo | 21600 | 150 | 112 | 476 | 950 | 150:1 | El 40% | ≤ 015 | 66 | -40+80 | - ¿ Qué? | 251 kg |
La unidad de giro vertical es una unidad de giro de un solo eje que puede girar una carga alrededor de un eje vertical.y un conjunto de dientes helicoidales que se conectan con el engranaje del gusanoEl par de salida máximo del accionamiento de giro vertical puede alcanzar hasta 60.000 Nm, lo que lo hace perfecto para aplicaciones de trabajo pesado.reducción del desgaste de la caja de cambios.
La unidad de giro vertical es adecuada para una amplia gama de aplicaciones, incluidos rastreadores solares, grúas, excavadoras y turbinas eólicas.El accionamiento de giro vertical es perfecto para rastreadores solares ya que puede girar los paneles solares para seguir el movimiento del sol durante todo el díaAdemás, el accionamiento de giro vertical es ideal para grúas y excavadoras, ya que proporciona un posicionamiento preciso,que permita al operador levantar y mover cargas pesadas con facilidad.
El accionamiento de giro vertical también es perfecto para las turbinas eólicas. Se utiliza para girar la góndola y las palas para enfrentar el viento, asegurando la máxima producción de energía.El accionamiento de giro vertical también se utiliza para ajustar el ángulo de inclinación de las palasEl diseño robusto del accionamiento de giro vertical y la característica de protección IP66 lo hacen adecuado para entornos hostiles, garantizando un rendimiento confiable y duradero.
El accionamiento de giro vertical está certificado con la norma ISO 9001:2015El motor de giro vertical puede ser accionado por motores AC o DC o hidráulicos, lo que lo hace versátil y adaptable a diferentes aplicaciones.La unidad de giro vertical es un componente esencial en diversas aplicaciones industriales, proporcionando un posicionamiento preciso, una alta capacidad de carga y un rendimiento confiable.
El producto de accionamiento de giro vertical está diseñado para proporcionar un rendimiento fiable y eficiente para aplicaciones que requieren torque de rotación y soporte de carga axial.Nuestro equipo de soporte técnico está disponible para ayudar con la selección del productoNuestros servicios incluyen:
Póngase en contacto con nosotros hoy para obtener más información sobre cómo nuestro producto Vertical Slewing Drive puede satisfacer sus requisitos de aplicación específicos.
