Datos del producto:
|
Modelo: | SE1 | Ratio del engranaje: | 32:1 |
---|---|---|---|
Eficacia: | el 40% | Exactitud: | 0,15 grados |
Tipo del motor: | Motor sin escobillas | Instale: | Vertical |
Uso: | Sistema de seguimiento de energía solar | Color: | por requerimiento |
Resaltar: | Impulsión de la ciénaga de Mini Worm de 1 pulgada,caja de cambios de la impulsión de la ciénaga del contragolpe,Motor impulsor de la ciénaga de 1 pulgada |

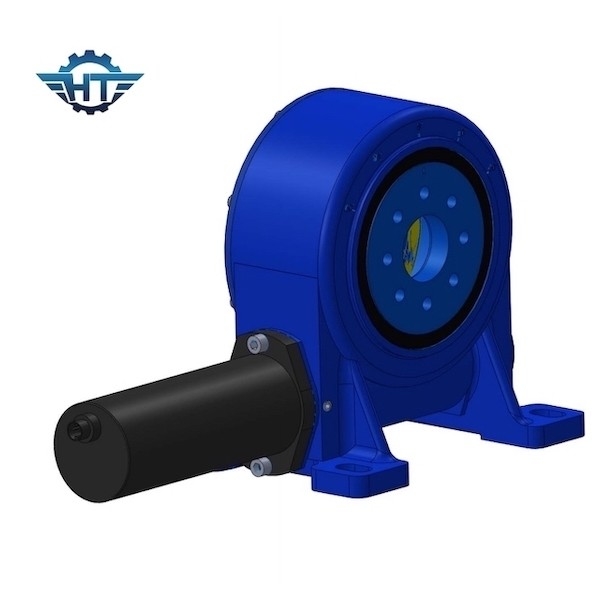

Un sistema de seguimiento de energía solar tamaño pequeño de Mini Worm Slew Gearbox For de la pulgada
Mini Worm Slew Gearbox Description
Al venir elegir la impulsión conveniente de la matanza, necesitamos generalmente conocer el siguiente:
1. El uso, si el uso necesita la alta precisión
2. La carga y la velocidad giratoria requeridas
4. En general, la impulsión de la matanza del SE se debe instalar horizontalmente. Si no por esta manera, los pls nos dejaron saber.
Repercuta – los huecos existentes de la liquidación entre los dientes de engranaje y el gusano son muy comunes y a menudo considerables y factor clave en los diseños de sistemas del engranaje y de impulsión. Los huecos entre ellos permiten el sitio para aplicar la lubricación y pueden ayudar a acomodar las tensiones del calor de la operación dentro. El engranaje y el gusano son contacto en una condición de la malla perfecta cercana. Esta voluntad a su vez permite una transferencia muy eficiente de la fuerza impulsora, la distribución de carga uniforme y un nivel muy impresionante de colocar exactitud en la impulsión de la ciénaga.
Modelo Performance Parameters de VE
Modelo Performance Parameters de VE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Empaquetado y envío

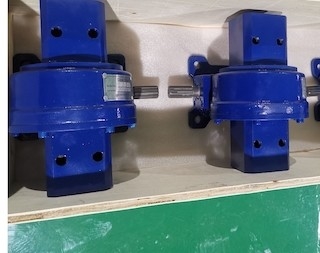

Empaquetado interno: película plástica antioxidante; las bolsas de plástico del vacío.
Empaquetado externo: cartón duro; caso de madera; plataforma de madera.
Término de envío: por expreso; por el aire; en tren; por el mar.
Para las muestras, el método de envío recomendado está por expreso. Puesto que la impulsión de la ciénaga está con la pequeña dimensión pero el peso pesado. Nuestra voluntad logistitic de los personales pidió TNT, DHL, UPS, FEDEX, para comparar el precio expreso para encontrar la manera más rentable.
Para el pedido en bloque en el futuro, recomendamos la nave por el mar.
Nota (para expreso):
Términos de DDU (deber entregado sin pagar): damos productos al promotor de envío, y entonces las mercancías entregadas a la estación de la distribución en el lugar de los clientes por el aire, los clientes necesitan pagar el impuesto de importación si se requiere por parte de la aduana, y entonces las mercancías serán enviadas al destino final.
Términos de DDP (despachado de aduana entregada): damos productos al promotor de envío, y entonces las mercancías entregadas a la estación de la distribución en el lugar de los clientes por el aire, y entonces las mercancías serán enviadas al destino final.
Nota (para el mar que envía un envío del aire): damos los productos al promotor de envío, cuando las mercancías llegaron al aeropuerto o al puerto del destino, los clientes necesitamos la tarifa del destino de la paga cargada por el impuesto del promotor y de importación del destino si se requiere por parte de la aduana. (la tarifa del destino se carga siempre cerca por B/L sin importar el paquete es grande, pequeña, pesada o ligera, en 200~400 gerneral USD por el cargo).
En tren: el precio de envío es a veces lo mismo que el mar pero tardar tiempo menos de envío que el envío del mar, nosotros tomará esta manera de envío en la consideración si las mercancías están en necesidad urgente de nuestros clientes.
