Datos del producto:
|
| motor eléctrico: | Sí | Modelo: | VE7 verticales escogen |
|---|---|---|---|
| Ratio del engranaje: | 57:1 | Inclinación del esfuerzo de torsión: | 10 kNm |
| Llevar a cabo el esfuerzo de torsión: | kNm 60 | Manera de envío: | por el ferrocarril, aire, mar, expreso |
| Eficacia: | el 40% | Color estándar: | Gris de plata |
| Resaltar: | 7 pulgadas de impulsión vertical de la matanza,Impulsión de la matanza de la vertical de la cerradura del uno mismo,Sola impulsión solar de la ciénaga de AXIS |
||

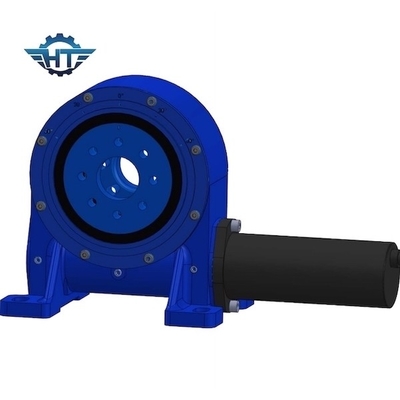

7 pulgadas del gusano de caja de cambios de Drived, cerradura del uno mismo incluyeron la casa para los solos perseguidores solares de AXIS
Descripción de la caja de cambios de Drived del gusano
Como parte importante de la central eléctrica fotovoltaica, el soporte de seguimiento fotovoltaico lleva la generación de la alimentación principal de la central eléctrica fotovoltaica. La opción del conductor de matanza fotovoltaico, que actúa como transporte de la ayuda, afectará directamente al índice del daño, a la seguridad de la operación y a la inversión de la construcción de módulos fotovoltaicos. Elegir a un perseguidor conveniente puede no sólo reducir el coste del proyecto, pero también reducir muchos costes del poste-mantenimiento.
La impulsión de la matanza de Hangtuo ofreció bueno envolviendo enredar del gusano y del engranaje y el contacto de diente multi que hace la impulsión de la matanza con el alto esfuerzo de torsión backholding para mejorar la seguridad de sistema solar de seguimiento. Es de autoretención y puede girar el ° ±65. Si es más grande gama necesaria, puede ser modificada para requisitos particulares.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
Solo eje inclinado que sigue siguiendo el soporte
La estructura mecánica de la biela adoptada tiene bajo costo y alta confiabilidad. Es especialmente conveniente para la producción de energía en regiones de la latitud media, y la eficacia de la producción de energía también se mejora que usual, y la eficacia de la mejora es por lo menos el 25% o más.
