Datos del producto:
|
Tipo: | Impulsión del engranaje de gusano VE3 | Lugar del origen: | Changzhou, China |
---|---|---|---|
Protección: | IP66, cerrado | Función: | Torque de retención alto |

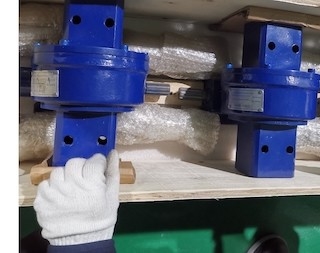

Paquete: | caja de la madera contrachapada | Período de garantía: | 5~10 años |
Uso: | Sistema de seguimiento del panel solar | Grado de la corrosión: | C4, C5 |
Resaltar: | 3 pulgadas de caja de cambios del gusano con el motor,Caja de cambios del gusano de la carga pesada con el motor,Caja de cambios cargada pesada de la impulsión de la matanza |

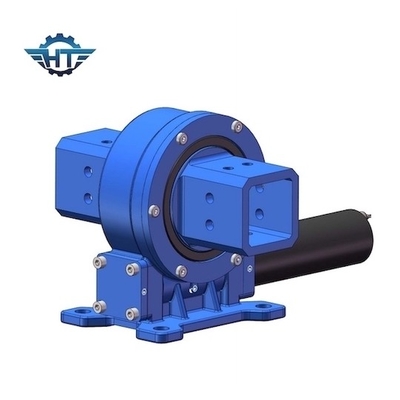

3 caja de cambios vertical de la impulsión de la ciénaga de la pulgada IP66, cargamento pesado para el sistema de seguimiento del panel solar
Mató la descripción de la caja de cambios de la impulsión
La impulsión de la matanza VE6 es un medio interior de la parada del engranaje y de límite que se diseña para un sistema de seguimiento solar del solo eje. Nuestras impulsiones de la matanza se accionan con la tecnología del gusano del reloj de arena para el esfuerzo de torsión máximo del engranaje y la rotación más lisa.
Impulsión de la matanza de 6 pulgadas | |
Marca | Hangtuo |
Esfuerzo de torsión de la salida | 5100 N.m |
Inclinación del esfuerzo de torsión del momento | 8000 N.m |
Llevar a cabo el esfuerzo de torsión | 39000 N.m |
Grado axial estático | kN 110 |
Ratio del engranaje | 51:1 |
Clavar la precisión con tachuelas | ≤0.15° |
Peso neto | 12 kilogramos |
Estándar | CE/ISO |
Lugar del origen | China |
Servicio | Servicio del OEM, solución modificada para requisitos particulares |
Material | 42CrMo, CUARTO DE GALÓN |
Términos del transporte | por el mar, aire, ferroviario, expreso |
Plazo de expedición | 3~45 días |
El puerto más cercano | Shangai, Ningbo |
Condiciones de pago |
T/T, Paypal |
Modelo Performance Parameters de VE
Modelo Performance Parameters de VE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
El uso más común de la impulsión de la matanza para los perseguidores solares de matanza de dual-AXIS del drivesare de dual-AXIS, tales como helióstatos y photovoltaics concentrado (CPV), y platos del satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa.
