Datos del producto:
|
| Material: | 42CrMo, CUARTO DE GALÓN | Modelo: | eje dual 3 pulgadas |
|---|---|---|---|
| Marca: | Modificado para requisitos particulares | Ciclo de trabajo: | 30 años |
| Uso: | Sistema de seguimiento solar de doble eje | Servicio del OEM: | Disponible |
| Soporte técnico: | 24 horas | plazo de ejecución: | 3~45 días |
| Resaltar: | Impulsión envuelta de la matanza del engranaje de gusano,Impulsión de la matanza del engranaje de gusano 3 pulgadas,Impulsión envuelta de la matanza para el sistema de seguimiento solar |
||

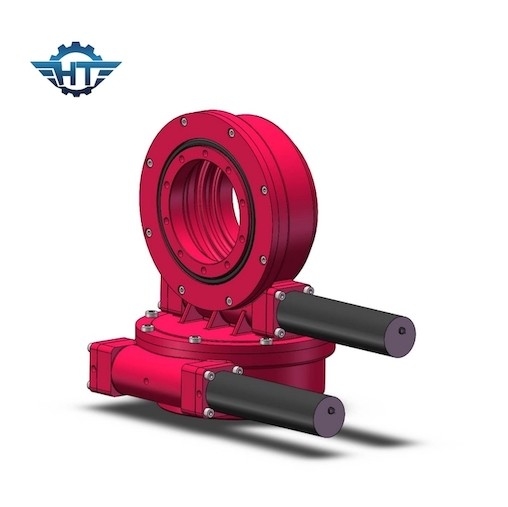

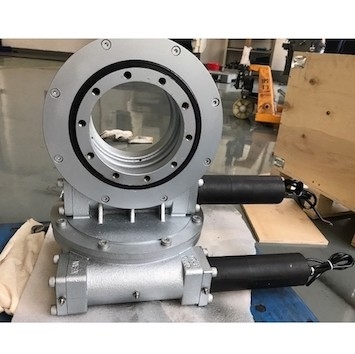

SDE1 envolvió el sistema de seguimiento solar dual de AXIS de la caja de cambios de la impulsión de la matanza del engranaje de gusano
Descripción envuelta de la impulsión de la matanza del engranaje de gusano
Para la impulsión de la matanza, hay diez diversos tamaños disponibles a partir de 3 pulgadas para 25 pulgadas con más de 60 modelos incluyendo el eje dual, solo eje para cumplir requisitos de seguimiento regulares y exactos en sistema del picovoltio como sistema de seguimiento oblicuo, solo sistema de seguimiento plano, el sistema de seguimiento solar del eje de duan, CPV y el poder termal solar (CSP) siguiendo campos.
El mecanismo de bloqueo, la impulsión de la matanza tiene una función muy importante, es decir, el mecanismo de bloqueo, la estructura de la desaceleración del gusano de la turbina, hace la impulsión de la matanza con la función de autoretención, cuando su ratio de reducción alcanza cierto ratio, él puede casi él protege totalmente el impacto reverso del mecanismo móvil en el motor, e incluso cierra totalmente el movimiento del mecanismo entero.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Q&A
¿Cómo elegir el tamaño apropiado de las impulsiones de la matanza?
Elegir un tamaño apropiado de las impulsiones de la matanza para evitar no sólo de falta del funcionamiento o de exceso del funcionamiento es desempeñar un papel importante en la realización de soluciones rentables.
Por favor dénos la siguiente información para seleccionar una impulsión conveniente de la matanza:
1. el uso
2. la toca de la salida requirió. Si usted no tiene una idea clara de esos datos, apenas díganos la carga, por ejemplo, el peso de los paneles y de las consolas de montaje en nuestra impulsión de la matanza.
3. las dimensiones de la carga y el viento más grande de su área en los últimos 10 años que se utilizan para calcular si la impulsión que recomendamos podrían llevar la carga del maxium cuándo viene el viento grande.
4. la velocidad de la salida que usted requirió que nos ayudará a recomendar los motores convenientes para usted.
5. otras informaciones tales como demanda etc del contragolpe, del grado del IP
