Datos del producto:
|
| Modelo: | Impulsión del engranaje de gusano VE9 | Característica: | Fijación del mecanismo de engranaje |
|---|---|---|---|
| Certificado: | ISO9001, CE | Garantía: | 5~10 años |
| Material: | 50Mn, 42CrMo | Uso: | Sistema de seguimiento del soporte |
| Color: | Gris de plata | Precisión: | 0,15 grados |
| Resaltar: | Impulsión de la ciénaga del engranaje de gusano VE9,Impulsión IP66 de la ciénaga del engranaje de gusano,impulsión IP66 de la ciénaga del gusano |
||

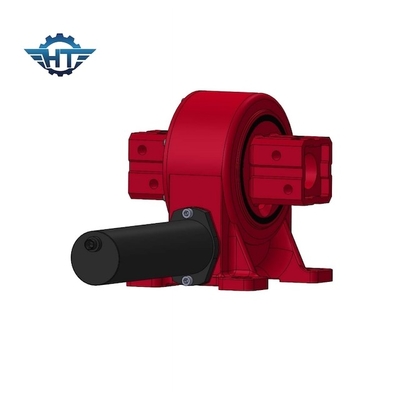

La vertical del engranaje de gusano VE9 mató la impulsión para el sistema de seguimiento del soporte de Mouting del panel solar
Descripción de producto de la impulsión de la ciénaga de la cerradura del uno mismo del engranaje de gusano
La impulsión de la matanza es un mecanismo de transmisión de la reducción integrado con una fuente de energía de conducción. Ofrece con el mecanismo de engranaje de gusano, así que es fijación del sef. También tiene vivienda del lacre exterior y esquelético, así que el grado de la protección es IP66. La rotación de la impulsión de la matanza puede ser en un solo eje, o en hachas múltiples junta. Es un mecanismo de transmisión de fines generales de la reducción que integra las funciones de la rotación, desaceleración, y tener una estructura simple y una fabricación y un mantenimiento convenientes al mismo tiempo. La impulsión de la matanza puede realizar la rotación y la reducción de velocidad circunferenciales ilimitadas, y puede soportar una fuerza axial más grande, fuerza radial y fuerza del vuelco. Disfruta de ventajas de la alta exactitud, de la estructura compacta y de la capacidad de carga grande. Se diseña, se prueba y se utiliza por una vida del campo de 30 años.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
El uso de la impulsión de la matanza se encuentra generalmente adentro por ejemplo: turbinas de viento, transportadores de la carga pesada, perseguidores solares, grúas del puerto, equipo hidráulico, direcciones de la grúa, sistemas de la automatización, manipulantes de la carga pesada, desvío y tablas de control del paso.
