Datos del producto:
|
| Color estándar: | Gris de plata | Torque de salida: | 7320 nanómetro |
|---|---|---|---|
| Grado de protección: | Protección IP66 | Sitio de instalación: | Tejado y campo |
| Servicio OEM: | Disponible | Certificaciones: | Las normas ISO 9001 incluyen:2015 |
| Esfuerzo de torsión de la salida máxima: | Hasta 80.000 Nm | Voltaje del motor: | 24 V |
| Resaltar: | Sistema de seguimiento solar con accionamiento de giro vertical,Dispositivo de giro vertical compacto,El motor de giro vertical de 48 Nm |
||

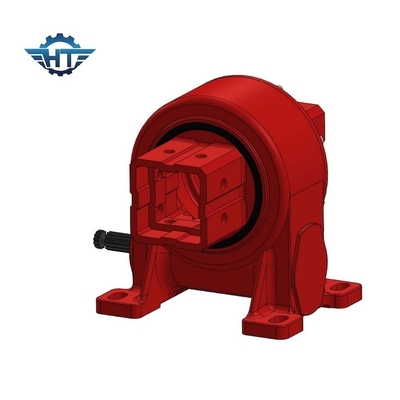

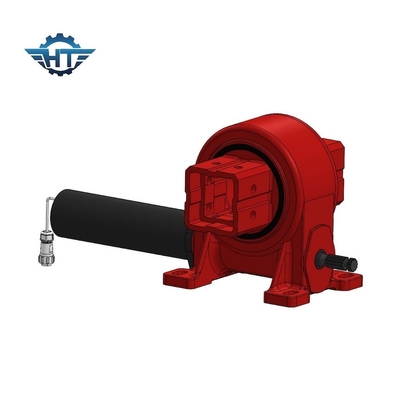

La unidad de giro vertical es adecuada para su instalación tanto en techos como en campos, proporcionando flexibilidad y comodidad para los diseñadores e instaladores de sistemas de energía solar.Tiene un grado de protección de IP66, lo que significa que es altamente resistente al polvo, el agua y otros factores ambientales que pueden afectar el rendimiento del sistema de seguimiento solar.Esto lo convierte en una solución duradera y duradera para proyectos de energía solar en una variedad de lugares y climas.
La unidad de giro vertical tiene una eficiencia de transmisión del 40%, lo que significa que puede convertir una gran parte de la potencia de entrada en potencia de salida útil.Esto lo convierte en una solución energéticamente eficiente que puede ayudar a reducir los costos generales de energía y aumentar la rentabilidad de los proyectos de energía solarTambién es fácil de instalar y mantener, lo que puede reducir aún más el costo total de propiedad durante la vida útil del sistema de seguimiento solar.
Ya sea que esté diseñando un sistema de rastreo solar de un solo eje o un rastreador solar de doble eje, el accionamiento de giro vertical es una excelente opción para sus necesidades de transmisión.Su diseño de dientes helicoidales y alto par de salida lo convierten en una solución confiable y eficiente que puede ayudar a maximizar la producción de energía de su planta de energía solar o proyecto comercial de energía solarAsí que, si usted está buscando una alta calidad y duradero giro de la unidad para un solo eje sistema de seguimiento solar o doble eje solar rastreador giro de la unidad,entonces el accionamiento de giro vertical es la elección perfecta para usted.
| Parámetros de rendimiento del modelo VE | |||||||||||
| Modelo | Torque de salida nominal (N.m.) | Torque de retención (kN.m) | Torque de inclinación (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficiencia |
Precisión (Grado) |
IP | Autobloqueo | Peso (en kg) |
| 3" de largo | 806 | 9 | 5 | 22 | 15 | 31:1 | El 40% | ≤ 015 | 66 | - ¿ Qué? | 12 kg |
| 5" de largo. | 962 | 30 | 6 | 16 | 27 | 37:1 | El 40% | ≤ 015 | 66 | - ¿ Qué? | 18 kg de peso |
| 7" de largo. | 7344 | 60 | 10 | 34 | 58 | 51:1 | El 40% | ≤ 015 | 66 | - ¿ Qué? | 32 kg de peso |
| 8" de largo | 8000 | 70 | 14 | 50 | 80 | 50:1 | El 40% | ≤ 015 | 66 | - ¿ Qué? | 28 kg de peso |
| 9" de largo | 8784 | 80 | 16 | 60 | 130 | 61:1 | El 40% | ≤ 015 | 66 | - ¿ Qué? | 52 kg de peso |
| 12" de largo. | 11232 | 100 | 25 | 77 | 190 | 78:1 | El 40% | ≤ 015 | 66 | - ¿ Qué? | 65 kg |
| 14" de largo | 12240 | 120 | 48 | 110 | 230 | 85:1 | El 40% | ≤ 015 | 66 | - ¿ Qué? | 88 kg de peso |
| 17" de largo. | 14688 | 136 | 67 | 142 | 390 | 102:1 | El 40% | ≤ 015 | 66 | - ¿ Qué? | El peso total es de: |
| 21" de largo | 18000 | 140 | 89 | 337 | 640 | 125:1 | El 40% | ≤ 015 | 66 | - ¿ Qué? | No más de 200 kg |
| 25" de largo | 21600 | 150 | 112 | 476 | 950 | 150:1 | El 40% | ≤ 015 | 66 | - ¿ Qué? | 251 kg |
Esta unidad de giro de engranaje de gusano es una unidad de giro de un solo eje diseñada para su uso en aplicaciones de rastreo solar.
El bajo nivel de ruido de las unidades de giro vertical las hace ideales para aplicaciones en zonas urbanas, donde la contaminación acústica es una preocupación importante.Su baja emisión de ruido garantiza que no perturben la paz y tranquilidad de las zonas residencialesAdemás, el diseño de la unidad de giro de pequeño tamaño elimina la necesidad de mantenimiento, asegurando que permanezcan silenciosos durante toda su vida útil.
Las unidades de giro vertical vienen con servicios OEM, lo que significa que los fabricantes pueden personalizarlas para adaptarse a aplicaciones industriales específicas.Los servicios OEM permiten a los fabricantes reducir los costes, ya que no tienen que diseñar nuevos sistemas desde ceroPueden modificar los pequeños accionamientos giratorios existentes para satisfacer las necesidades únicas de su aplicación.
Las unidades de giro vertical tienen un voltaje del motor de 24V, lo que las hace energéticamente eficientes.La tensión del motor de 24 V también significa que pueden ser utilizados en zonas remotas donde el suministro de energía es limitado.
Las unidades de giro verticales tienen un grado de protección de IP66, lo que significa que están a prueba de polvo y pueden soportar chorros de agua de alta presión.Este nivel de protección garantiza que permanezcan operativos en ambientes hostiles y evita daños a los componentes internosEl grado de protección IP66 también garantiza que tengan una larga vida útil y requieran un mantenimiento mínimo.
Los motores de giro vertical pueden ofrecer un par de salida máximo de hasta 60.000 Nm, lo que los hace ideales para aplicaciones industriales de trabajo pesado.Su tamaño compacto y eficiencia los convierten en una opción popular para aplicaciones que requieren un par elevado en un espacio limitado.
En resumen, el diseño de los motores de giro vertical de pequeño tamaño los hace ideales para diversas aplicaciones industriales.y tienen un alto grado de protecciónSu bajo nivel de ruido y su alto par lo hacen adecuado para su uso en zonas urbanas y en máquinas pesadas.
Nuestro producto Vertical Slewing Drive viene con soporte técnico y servicios integrales para garantizar un rendimiento y una longevidad óptimos.Nuestro equipo de ingenieros y técnicos experimentados están disponibles para ayudar con cualquier solución de problemas o preguntas de instalaciónTambién ofrecemos servicios de mantenimiento y reparación para mantener su accionamiento de giro funcionando sin problemas.
Con nuestro compromiso con la satisfacción del cliente, nos esforzamos por proporcionar el soporte técnico y los servicios de la más alta calidad para nuestro producto de accionamiento de giro vertical.
