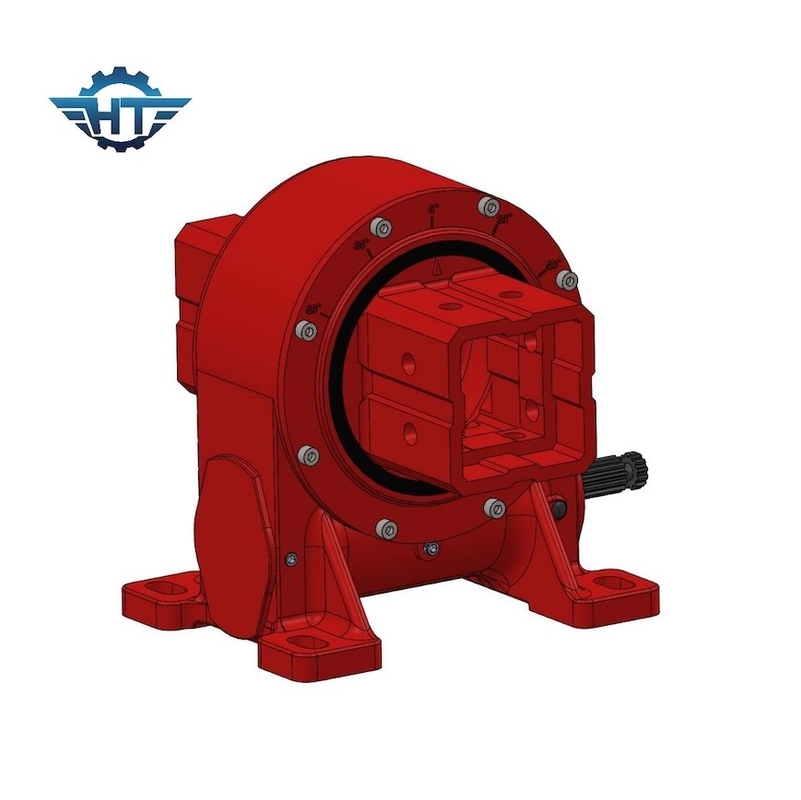

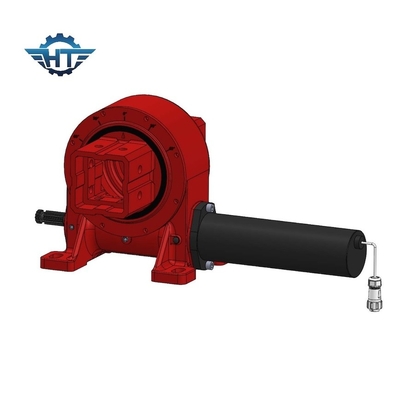

Dispositivo de giro de eje único vertical para aplicaciones de par

Dispositivo de giro de eje único vertical para aplicaciones de par
Dispositivo de giro de eje único vertical para aplicaciones de par Dispositivo de giro de eje único vertical para aplicaciones de par

Ampliación de imagen :  Dispositivo de giro de eje único vertical para aplicaciones de par

Datos del producto:
Lugar de origen: Changzhou, China
Nombre de la marca: HT
Certificación: ISO9001, CE
Número de modelo: Velocidad de la corriente
Pago y Envío Términos:
Cantidad de orden mínima: 1 pieza
Detalles de empaquetado: De madera contrachapada

Dispositivo de giro de eje único vertical para aplicaciones de par

descripción
Certificaciones: Las normas ISO 9001 incluyen:2015 Proteger la característica: Protección IP66
Esfuerzo de torsión de la salida máxima: Hasta 80.000 Nm Voltaje del motor: 24 V
Sitio de instalación: Tejado y campo Eficacia de la transmisión: El 40%
Nivel de ruido: Bajo Servicio OEM: Disponible
Resaltar:

unidad de giro vertical de un solo eje

,

Dispositivo de giro vertical de un solo eje

,

Aplicaciones de torque Tracción de giro vertical

Descripción del producto:

Este producto está disponible en tres tipos diferentes de dientes: el diente helicoidal, que proporciona una resistencia y rigidez excepcionales, garantizando un rendimiento duradero y confiable.

El par de salida máximo de la unidad de giro vertical es de hasta 80.000 Nm, lo que la convierte en una solución potente y eficiente para aplicaciones de trabajo pesado.es capaz de manejar cargas sustanciales con facilidad.

El color estándar de la unidad de giro vertical es gris plateado, por lo que es una adición elegante y elegante a cualquier proyecto industrial.También está disponible en una gama de colores personalizados para satisfacer los requisitos específicos de su aplicación.

El accionamiento de giro vertical está diseñado para acomodar una gama de motores, incluyendo motores AC, DC e hidráulicos.asegurarse de que la unidad pueda adaptarse a las necesidades específicas de su aplicación.

Además de su versatilidad y fiabilidad, el accionamiento de giro vertical está disponible en tres configuraciones diferentes: accionamiento de giro de un solo eje, accionamiento de giro de dos ejes,y accionamiento giratorio de tres ejesEsto permite una mayor flexibilidad y personalización, asegurando que la unidad pueda adaptarse a las necesidades específicas de su aplicación.

En general, la unidad de giro vertical es una solución versátil y fiable para una amplia gama de aplicaciones industriales.y opciones de motor personalizables, es una opción ideal para cualquier proyecto que requiera la rotación de cargas pesadas.

Parámetros de rendimiento de la unidad giratoria del modelo VE:

Parámetros de rendimiento del modelo VE
Modelo Torque de salida nominal (N.m.) Torque de retención (kN.m) Torque de inclinación (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficiencia

Precisión

(Grado)

IP Autobloqueo Peso (en kg)
3" de largo 806 9 5 22 15 31:1 El 40% ≤ 015 66 - ¿ Qué? 12 kg
5" de largo. 962 30 6 16 27 37:1 El 40% ≤ 015 66 - ¿ Qué? 18 kg de peso
7" de largo. 7344 60 10 34 58 51:1 El 40% ≤ 015 66 - ¿ Qué? 32 kg de peso
8" de largo 8000 70 14 50 80 50:1 El 40% ≤ 015 66 - ¿ Qué? 28 kg de peso
9" de largo 8784 80 16 60 130 61:1 El 40% ≤ 015 66 - ¿ Qué? 52 kg de peso
12" de largo. 11232 100 25 77 190 78:1 El 40% ≤ 015 66 - ¿ Qué? 65 kg
14" de largo 12240 120 48 110 230 85:1 El 40% ≤ 015 66 - ¿ Qué? 88 kg de peso
17" de largo. 14688 136 67 142 390 102:1 El 40% ≤ 015 66 - ¿ Qué? El peso total es de:
21" de largo 18000 140 89 337 640 125:1 El 40% ≤ 015 66 - ¿ Qué? No más de 200 kg
25" de largo 21600 150 112 476 950 150:1 El 40% ≤ 015 66 - ¿ Qué? 251 kg

Características:

  • Nombre del producto: accionamiento de giro vertical
  • Voltagem del motor: 24 V
  • Grado de protección: IP66
  • Color estándar: gris plateado
  • Torque de salida máximo: hasta 60.000 Nm
  • Tipo de diente: Diente helicoidal
  • Aplicación: adecuado para el accionamiento de giro vertical y el accionamiento de giro de un solo eje

Aplicaciones:

El accionamiento giratorio del rastreador solar de doble eje es una de las aplicaciones más populares del accionamiento giratorio vertical.Este producto se utiliza para rastrear el movimiento del sol y ajustar el ángulo de los paneles solares para maximizar la producción de energíaEl accionamiento de giro vertical está diseñado para proporcionar una alta eficiencia de transmisión de hasta un 40% y un par máximo de 8 kNm, lo que lo hace ideal para esta aplicación.

El accionamiento giratorio de doble eje también se utiliza en otras aplicaciones, como grúas, excavadoras y otras máquinas pesadas.El diseño de los dientes helicoidales del producto garantiza una rotación suave y reduce el desgaste de la maquinariaEl grado de protección IP66 hace que sea resistente al polvo, al agua y a otros factores ambientales, lo que garantiza un rendimiento duradero.

Otra aplicación popular de la unidad de giro vertical es en la industria de la energía eólica.El engranaje de gusano pequeño accionamiento giratorio se utiliza para controlar la rotación de las palas de la turbina para maximizar la producción de energíaLa alta eficiencia de transmisión y el par de salida del producto lo hacen ideal para esta aplicación.

En resumen, el accionamiento de giro vertical es un producto versátil adecuado para una amplia gama de aplicaciones en diversas industrias.diseño de dientes helicoidales, y grado de protección de IP66, lo hacen una excelente opción para maquinaria que requiere precisión, precisión y estabilidad.unidad de giro de doble eje, o pequeño accionamiento giratorio de engranaje de gusano, este producto proporciona un rendimiento confiable y durabilidad duradera.

Apoyo y servicios:

El producto Vertical Slewing Drive ofrece soporte técnico y servicios tales como:

  • Asistencia técnica de expertos en aplicaciones
  • Diseño y desarrollo personalizados
  • Formación y apoyo a la instalación de productos
  • Servicios de mantenimiento y reparación
  • Garantía y asistencia postventa

Nuestro equipo de ingenieros y técnicos experimentados se dedica a proporcionar un soporte y servicios excepcionales para garantizar el funcionamiento confiable y eficiente de nuestro producto Vertical Slewing Drive.
