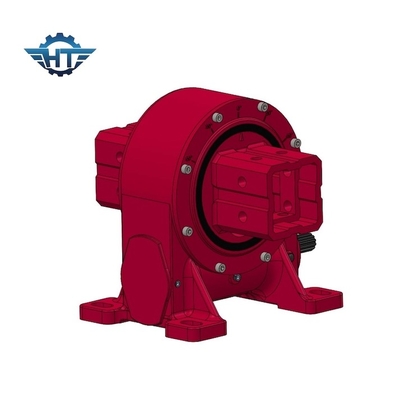

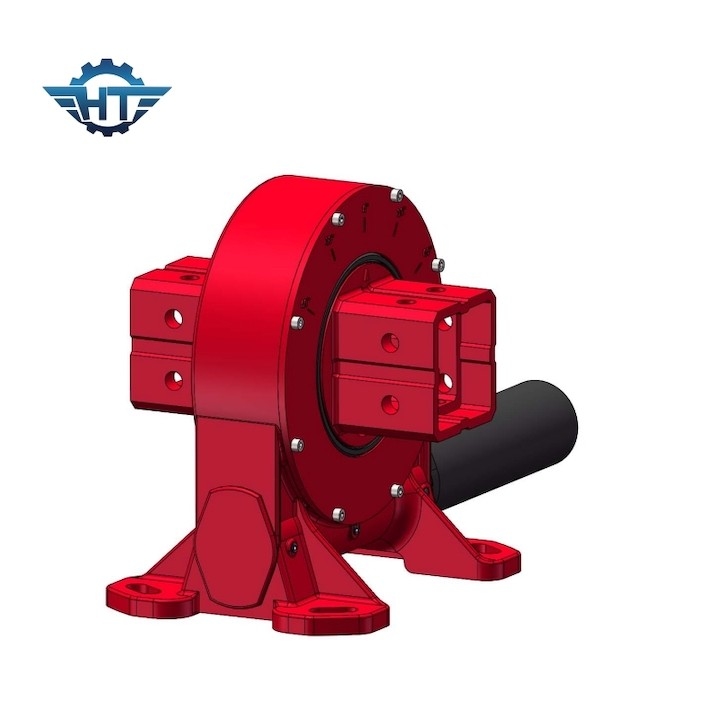

VE9 Dispositivo de giro eléctrico para el sistema de montaje de panel solar de eje único

VE9 Dispositivo de giro eléctrico para el sistema de montaje de panel solar de eje único
VE9 Dispositivo de giro eléctrico para el sistema de montaje de panel solar de eje único VE9 Dispositivo de giro eléctrico para el sistema de montaje de panel solar de eje único

Ampliación de imagen :  VE9 Dispositivo de giro eléctrico para el sistema de montaje de panel solar de eje único

Datos del producto:
Lugar de origen: China.
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: VE9”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pieza
Precio: USD 100~1600/ pc
Detalles de empaquetado: Cajas de madera contrachapada
Tiempo de entrega: 15 a 45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 piezas al mes

VE9 Dispositivo de giro eléctrico para el sistema de montaje de panel solar de eje único

descripción
Aplicación: Sistema de montaje de seguimiento de paneles solares El color: Como requisito
Vida del campo: 30 años Tiempo de entrega: 3 ~ 45 días
Tipo de motor: Motor eléctrico Protección: IP66, incluido
Producción cuadrada: 94*94 mm Eficacia de la transmisión: el 40%
Resaltar:

Sistema de montaje con accionamiento de giro eléctrico

,

Dispositivo de giro eléctrico de eje único

,

Trazador de paneles solares con accionamiento eléctrico giratorio

VE9 Dispositivo de giro eléctrico para el sistema de montaje de panel solar de eje único



Descripción del accionamiento giratorio del engranaje de gusano



El engranaje de gusano y el gusano tienen ejes perpendiculares, y cuando el gusano se gira, se involucra con los dientes del engranaje de gusano, haciendo que también gire.El ángulo de los dientes helicoidales en el gusano crea una acción de deslizamientoLa relación de reducción está determinada por el número de dientes en el engranaje del gusano y el número de hilos en el gusano.

Los engranajes de gusano se utilizan ampliamente en varias aplicaciones debido a sus características únicas.

Alta reducción de engranajes: Los engranajes de gusano ofrecen altas relaciones de reducción de engranajes, lo que permite una reducción significativa de la velocidad entre los ejes de entrada y salida.Esto los hace adecuados para aplicaciones donde se requiere un par elevado y una salida de baja velocidad.

Diseño compacto: La naturaleza compacta de los engranajes de gusano los hace ideales para aplicaciones donde el espacio es limitado. Su disposición axial resulta en una huella más pequeña en comparación con otros sistemas de engranajes.

Característica de bloqueo automático: Los engranajes de gusano poseen una característica de bloqueo automático, lo que significa que el engranaje de gusano no puede conducir fácilmente al gusano.Esta característica hace que los engranajes de gusano sean útiles en aplicaciones donde es necesario mantener la posición o evitar la conducción hacia atrás.

Alta resistencia a la carga de choque: Los engranajes de gusano son capaces de manejar cargas de choque altas debido al gran área de contacto entre los dientes del gusano y el engranaje de gusano.Esto los hace adecuados para aplicaciones pesadas.



Parámetros de rendimiento de la unidad giratoria del modelo VE



Parámetros de rendimiento del modelo VE
Modelo Torque de salida nominal (N.m.) Torque de retención (kN.m) Torque de inclinación (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficiencia

Precisión

(Grado)

IP Tep de trabajo ((°C) Autobloqueo Peso (en kg)
3" de largo 806 9 5 22 15 31:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 12 kg
5" de largo. 962 30 6 16 27 37:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 18 kg
7" de largo. 7344 60 10 34 58 51:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 32 kilos
8" de largo 8000 70 14 50 80 50:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 28 kg de peso
9" de largo 8784 80 16 60 130 61:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 52 kg de peso
12" de largo. 11232 100 25 77 190 78:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 65 kg
14" de largo. 12240 120 48 110 230 85:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 88 kg de peso
17" de largo. 14688 136 67 142 390 102:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? El peso total es de:
21" de largo 18000 140 89 337 640 125:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? No más de 200 kg
25" de largo 21600 150 112 476 950 150:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 251 kg


Aplicaciones



Los motores de giro de engranajes de gusano son dispositivos mecánicos utilizados para proporcionar un movimiento de rotación en varias aplicaciones. Consisten en un tornillo de gusano y una rueda de gusano,que trabajan juntos para generar torque y controlar la rotación del componente accionadoEl diseño único de los engranajes de gusano permite unas altas proporciones de engranajes y capacidades de autobloqueo, lo que los hace adecuados para varias aplicaciones.Aquí hay algunas aplicaciones comunes de los motores de giro de engranajes de gusano:

Sistemas de seguimiento solar: los accionamientos de giro de engranajes de gusano se utilizan ampliamente en sistemas de seguimiento solar, como paneles solares o concentradores solares.Estos motores permiten a los paneles solares o espejos seguir el movimiento del solLa característica de bloqueo automático de los engranajes de gusano ayuda a mantener la posición de los paneles a pesar de las fuerzas externas y las cargas del viento.

Construcción y equipos pesados: los motores de giro de engranajes de gusano encuentran aplicaciones en maquinaria de construcción y equipos pesados.donde facilitan una rotación suave y controlada de la proa o el jibLas altas proporciones de engranajes de los engranajes de gusano permiten posicionar y levantar cargas pesadas con precisión.

Giradiscos industriales: Los accionamientos giratorios de engranajes de gusano se utilizan en giradiscos industriales, que se utilizan para girar objetos grandes y pesados.y sistemas de manipulación de materiales cuando sea necesario girar piezas de trabajo o productos para su procesamiento, inspección o transferencia entre diferentes estaciones.

Robótica y automatización: los accionamientos de giro de engranajes de gusano desempeñan un papel vital en varias aplicaciones robóticas.que permite un movimiento preciso y controladoEstas unidades también se utilizan en sistemas de transportadores automatizados, donde facilitan el movimiento de mercancías y materiales a lo largo de la línea de producción.

Turbinas eólicas: Los motores de giro de engranajes de gusano se utilizan en los sistemas de turbinas eólicas. Ayudan en el control de guión, que es el ajuste de la orientación de la turbina para maximizar la captura de energía del viento.La característica de autobloqueo de los engranajes de gusano asegura que la turbina permanece correctamente alineada con la dirección del viento.

Antennas de placas de satélite: Las unidades de giro de engranajes de gusano se emplean en antenas de placas de satélite para el seguimiento y el posicionamiento.Permiten que las antenas rastreen los satélites con precisión y mantengan una conexión estable, incluso cuando están expuestos a factores ambientales como el viento o las vibraciones.

Estos son solo algunos ejemplos de las numerosas aplicaciones de los motores de giro de engranajes de gusano.Las características de autobloqueo las hacen adecuadas para diversas industrias donde se requiere un movimiento de rotación preciso y una transmisión de par..
