Datos del producto:
|
| El color: | Según sea necesario | Tamaño: | 3 ~ 25 pulgadas |
|---|---|---|---|
| Aplicación: | Sistema de seguimiento fotovoltaico | Motor eléctrico: | - ¿ Qué? |
| Vivienda cerrada: | - ¿ Qué? | Módulo: | Módulo de engranaje de gusano |
| Velocidad de salida: | 0~1 RPM | Paquete de transporte: | Paquete exportador estándar |
| Resaltar: | Sistemas de seguimiento del sol con accionamiento de giro vertical,Dispositivo de giro vertical de 24 V,Dispositivo de giro vertical con motor de 24 V |
||

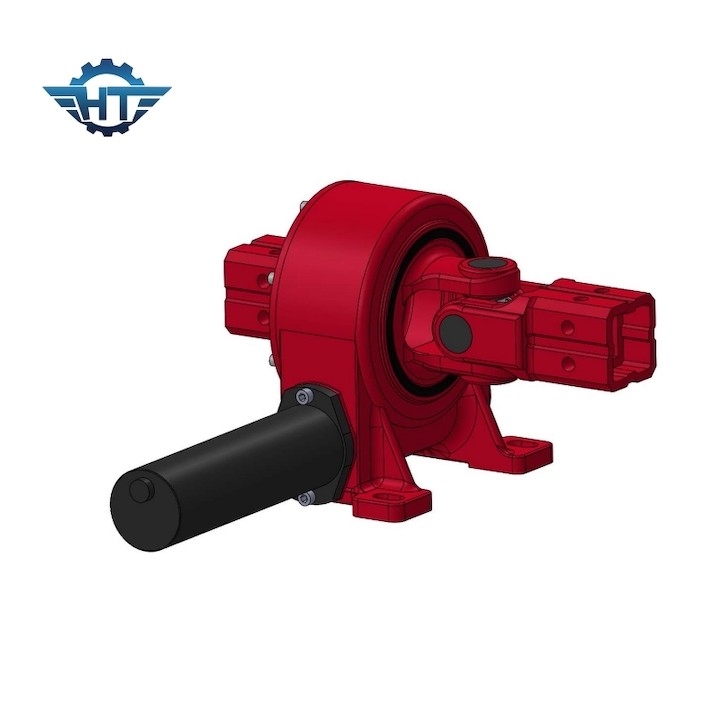

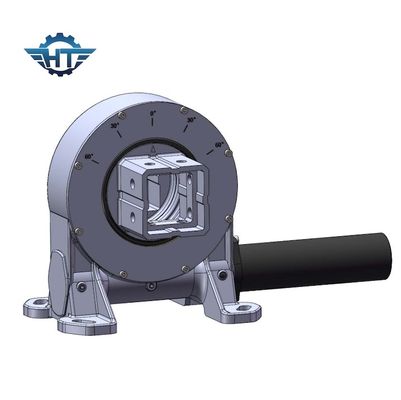

VE9 Dirección de giro vertical con motor de 24 V para sistemas de seguimiento del sol
Descripción de la caja de engranajes giratoria de gusano y engranaje
Las cajas de engranajes giratorias están diseñadas para manejar cargas altas, proporcionar un posicionamiento preciso y soportar aplicaciones de trabajo pesado.y funcionamiento sin problemasAdemás, algunas cajas de engranajes giratorias incorporan características adicionales como frenos integrados o sistemas de sellado encapsulados para mejorar su rendimiento y durabilidad.
Parámetros de rendimiento del accionamiento de giro vertical
| Modelo | Ratio | Torque de salida nominal ((N.m.) | Torque de inclinación ((N.m.) | Torque de retención ((N.m.) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión ((°) | Autobloqueo | Peso (en kg) |
| 3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
| 5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 18 |
| 7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 32 |
| 8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | ≤ 01 | - ¿ Qué? | 28 |
| 9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 52 |
| 12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 65 |
| 14" de largo. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 88 |
| 17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 135 |
| 21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 192 |
| 25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 251 |
Características
1. Gira ± 60°, parada dura en el interior para garantizar la seguridad del sistema
2. Conectar un motor de conducción desde el lado izquierdo o derecho
3El espacio libre ya está establecido por el fabricante antes de la fábrica, no es necesario ajustarlo al instalarlo.
4La grasa se había llenado antes de la fábrica.
4Instalación sencilla y bajo mantenimiento
5- Diseño compacto y ahorro de espacio
6El engranaje se bloquea automáticamente, no se necesita freno.
7Método fácil y fluido de arranque y parada
8- Torque de inclinación elevado, adecuado para la instalación horizontal
Aplicaciones
Las cajas de engranajes de giro de engranajes de gusano se utilizan ampliamente en varias aplicaciones donde se requiere un movimiento de rotación preciso y controlado.
Construcción y maquinaria pesada: Las cajas de engranajes giratorias de gusano se utilizan comúnmente en maquinaria de construcción como grúas, excavadoras y plataformas de trabajo aéreas.Proporcionan el par necesario y la rotación suave necesaria para levantar, balanceando, y extendiendo el equipo.
Sistemas de seguimiento solar: En las plantas de energía solar y los sistemas de seguimiento solar, las cajas de engranajes de giro de engranajes de gusano se utilizan para orientar y rastrear paneles o espejos solares para maximizar la captura de energía solar.La rotación lenta y precisa del engranaje de gusano permite la posición precisa de los paneles solares para optimizar la exposición a la luz solar durante todo el día.
