5' Vertical Worm Gear Slew Drive con un par de salida de 900 Nm y un par de retención de alto respaldo

5' Vertical Worm Gear Slew Drive con un par de salida de 900 Nm y un par de retención de alto respaldo
5' Vertical Worm Gear Slew Drive con un par de salida de 900 Nm y un par de retención de alto respaldo 5' Vertical Worm Gear Slew Drive con un par de salida de 900 Nm y un par de retención de alto respaldo

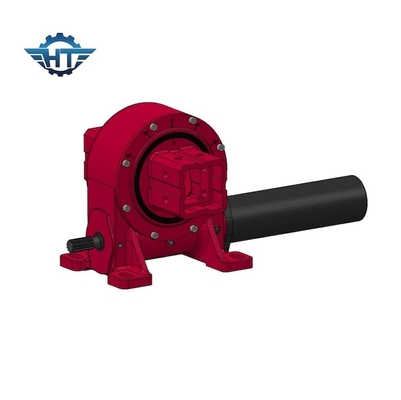

Ampliación de imagen :  5' Vertical Worm Gear Slew Drive con un par de salida de 900 Nm y un par de retención de alto respaldo

Datos del producto:
Lugar de origen: China.
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE9”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pieza
Precio: USD 280~504 / pc
Detalles de empaquetado: Caja de madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 piezas al mes

5' Vertical Worm Gear Slew Drive con un par de salida de 900 Nm y un par de retención de alto respaldo

descripción
Modelo: 5 pulgadas Conductor: Motor eléctrico
Aplicación: Sistema de paneles solares El color: Por requerimiento
Tipo de entrada: Eléctrico Nivel de ruido: Bajo
Nombre del producto: Impulsión vertical de la matanza Estructura: Caja de cambios
Resaltar:

5'' de velocidad del engranaje de gusano

,

El motor de engranaje de gusano vertical

,

Unidad de giro vertical con torque de salida de 900 nm



5'' Vertical Worm Gear Slew Drive con torque de salida de 900Nm y torque de retención de retroceso alto



Descripción de la unidad de engranaje de gusano



El diseño y las especificaciones de los accionamientos giratorios pueden variar dependiendo de los requisitos específicos de la aplicación, incluida la capacidad de carga, la velocidad, la precisión y las condiciones ambientales.Hay diferentes tamaños y proporciones de engranajes disponibles para adaptarse a una amplia gama de aplicaciones y capacidades de carga.



Nuestro accionamiento giratorio tiene características de autobloqueo inverso debido a las características de autobloqueo del engranaje de gusano. Esta característica mejora enormemente la estabilidad del factor de operación y seguridad del anfitrión.Comparado con los productos tradicionales swing, la caja de cambios de accionamiento giratorio es fácil de instalar, fácil de mantener y ahorra un espacio de instalación considerable.



Parámetros de rendimiento del modelo VE



Parámetros de rendimiento del modelo VE
Modelo Torque de salida nominal (N.m.) Torque de retención (kN.m) Torque de inclinación (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficiencia

Precisión

(Grado)

IP Tep de trabajo ((°C) Autobloqueo Peso (kg)
3" de largo 806 9 5 22 15 31:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 12 kg
5" de largo. 962 30 6 16 27 37:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 18 kg
7" de largo. 7344 60 10 34 58 51:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 32 kilos
8" de largo 8000 70 14 50 80 50:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 28 kg de peso
9" de largo 8784 80 16 60 130 61:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 52 kg de peso
12" de largo. 11232 100 25 77 190 78:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 65 kg
14" de largo. 12240 120 48 110 230 85:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 88 kg de peso
17" de largo. 14688 136 67 142 390 102:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? El peso total es de:
21" de largo 18000 140 89 337 640 125:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? No más de 200 kg
25" de largo 21600 150 112 476 950 150:1 El 40% ≤ 015 66 -40+80 - ¿ Qué? 251 kg



Ventajas



1. Fuerte momento de vuelco basado en el anillo giratorio

2Adopta el motor de gusano envolvente

3. Conducir mayor carga para el uso de contacto de múltiples dientes

4Mejor función de autobloqueo estático
