Datos del producto:
|
| El material: | De hierro fundido | Eficiencia: | el 40% |
|---|---|---|---|
| Conductor: | Motor eléctrico | El color: | Por requerimiento |
| Torque de retención: | 39kNm~50kNm | Válvula de entrada: | Las demás: |
| Velocidad de salida: | 0~1 RPM | Nivel de protección: | Protección IP66 |
| Resaltar: | ve7 engranaje de giro vertical inclinado,equipo de giro vertical del sistema de energía eléctrica,Sistema de energía eléctrica con accionamiento de giro vertical |
||
Velocidad de inclinación:

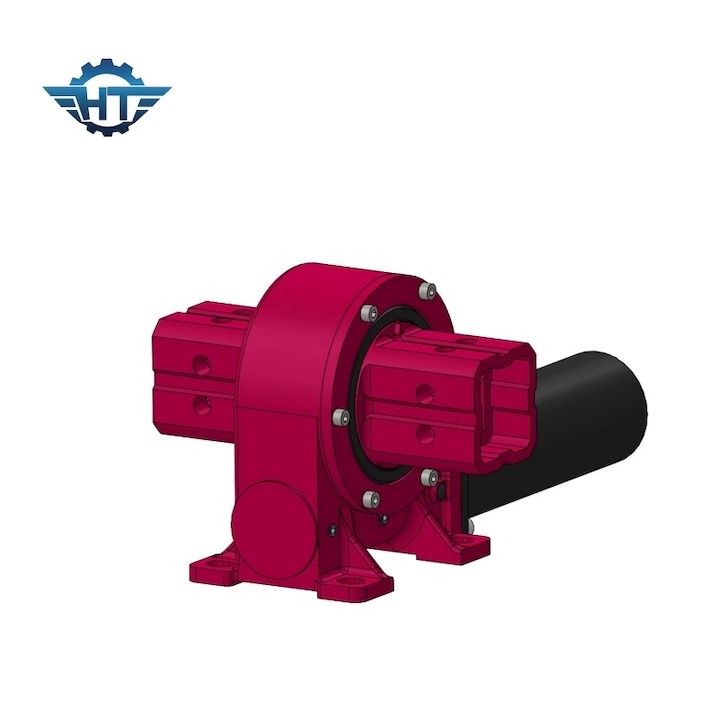

Descripción del accionamiento del engranaje giratorio
El mecanismo de engranaje está integrado con el anillo de giro y es responsable de transmitir la potencia y generar el movimiento de rotación.con una capacidad de transmisión superior a 300 W,La interacción entre el piñón y el engranaje de anillo permite una rotación controlada de la unidad de giro.
Hangtuo Mechanical tiene un profundo conocimiento experto y tiene más de 10 años de experiencia en el diseño, desarrollo y fabricación de accionamientos giratorios.Nuestro equipo está especializado en investigación y desarrollo en ese área en particular y cubre los campos de tecnologías de seguimiento para sistemas fotovoltaicos, plantas de energía solar concentrada, ingeniería mecánica y tecnología de accionamiento giratorio.
Fichero técnico del motor giratorio modelo VE
| Modelo | Ratio | Torque de salida nominal ((N.m.) | Torque de inclinación ((N.m.) | Torque de retención ((N.m.) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Autobloqueo | Peso (en kg) |
| 3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | - ¿ Qué? | 12 |
| 5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | - ¿ Qué? | 18 |
| 7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | - ¿ Qué? | 32 |
| 8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | - ¿ Qué? | 28 |
| 9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | - ¿ Qué? | 52 |
| 12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | - ¿ Qué? | 65 |
| 14" de largo. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | - ¿ Qué? | 88 |
| 17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | - ¿ Qué? | 135 |
| 21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | - ¿ Qué? | 192 |
| 25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | - ¿ Qué? | 251 |
Ventajas
- ¿ Qué?Experiencia de muchos años en el control inteligente de procesos para la producción en serie, así como en el desarrollo de productos orientados al cliente.
El motor de giro (tipo cerrado, tipo vertical, tipo de doble eje,Tipo de precisión) El accionamiento de giro del gusano de reloj de arena se basa en el rodamiento de giro con un fuerte par de momento de inclinación y una función de autobloqueo estáticoMuchas de las superficies de contacto de los dientes están diseñadas especialmente para conducir con cargas altas.
Establecemos puntos críticos de inspección de calidad, un total de 9 puestos a través de la planta.Utilizamos calibración de alta precisión y medidor de medición.
Para obtener más detalles de los parámetros técnicos del producto, póngase en contacto con nosotros para obtener el catálogo del producto y los dibujos de ventas detallados.
Aplicaciones
La unidad de giro vertical está generalmente instalada aterreno largo o terreno complejoy se utiliza ampliamente en varios proyectos de generación de energía fotovoltaica, como la generación de energía parabólica o CSP, la generación de energía CSP fresnel, el sistema de seguimiento solar plano de un solo eje,sistema de seguimiento solar oblicuoEs con alta precisión, generalmente este modelo con casa cerrada, puede evitar que el polvo y el agua entren al interior.
