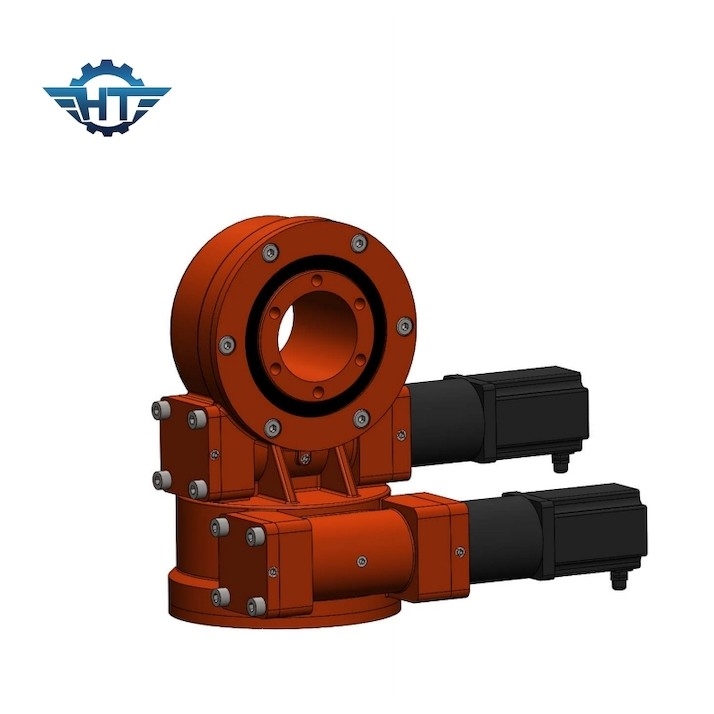

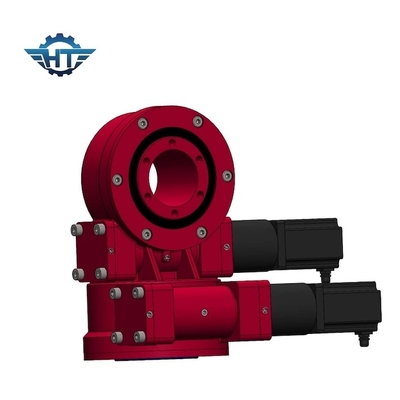

Engranaje de giro de eje dual de carcasa pequeña para proyecto de panel de seguimiento de Sun

Engranaje de giro de eje dual de carcasa pequeña para proyecto de panel de seguimiento de Sun
Engranaje de giro de eje dual de carcasa pequeña para proyecto de panel de seguimiento de Sun Engranaje de giro de eje dual de carcasa pequeña para proyecto de panel de seguimiento de Sun

Ampliación de imagen :  Engranaje de giro de eje dual de carcasa pequeña para proyecto de panel de seguimiento de Sun

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE3"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pieza
Precio: USD 280~504 / pc
Detalles de empaquetado: Caja de madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: LC, T/T, Western Union
Capacidad de la fuente: 2000 piezas por mes

Engranaje de giro de eje dual de carcasa pequeña para proyecto de panel de seguimiento de Sun

descripción
Material: hierro fundido Modelo: SDE3"
Talla: 3-25 pulgadas El tamaño del agujero: 100-800 mm
Opciones de equipo: Engranajes externos Garantía: 5 años
OEM: Disponible Tipo giratorio: Eje dual
Resaltar:

Engranaje de giro pequeño de doble eje

,

25 pulgadas de doble eje de giro

,

SDE 3" de doble eje de giro

Pequeña vivienda incluida del engranaje dual de la ciénaga de AXIS para el proyecto del panel de seguimiento de Sun



Descripción del engranaje de giro



Las unidades de giro de Hangtuo proporcionan una gran relación de engranajes en una sola etapa de engranajes, optimizada para peso versus rendimiento.Los tornillos sinfín y los engranajes se ensamblan en una carcasa de perfil bajo, autosujetante y lista para instalar, lo que permite que el producto reaccione a todas las fuerzas axiales y radiales y los momentos de inclinación resultantes creados en las aplicaciones más desafiantes.Estos productos altamente adaptables también cuentan con una fuerte resistencia a los golpes, un rendimiento de larga duración, una rotación suave, protección de rodamientos y opciones de transmisión selladas.Todos los beneficios técnicos, combinados con los estándares de calidad líderes en la industria, hacen que los productos Hangtuo sean los candidatos ideales para aplicaciones de servicio pesado y de rendimiento crítico.



Engranaje de giro de eje dual de carcasa pequeña para proyecto de panel de seguimiento de Sun 0



Parámetros de rendimiento de la unidad de giro del modelo SDE



Parámetros de rendimiento del modelo SDE
Modelo Par nominal de salida (Nm)

Par de inclinación

(kN.m)

Par de retención (kN.m) Carga axial (kN) Carga radial (kN) Relación Eficiencia

Precisión

(la licenciatura)

IP

Paso de trabajo

(℃)

autoblocante Peso (kg)
3" 600 1.5 5.8 10 15 31:1 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9.2 dieciséis 27 37:1 40% ≤0.15 66 -40~+80 34kg
7" 2000 7.5 13.2 34 58 57:1 40% ≤0.15 66 -40~+80 56kg
9" 4300 dieciséis 27.2 60 130 61:1 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 sesenta y cinco 337 640 125:1 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 40% ≤0.15 66 -40~+80 705kg



El principio de funcionamiento de la unidad de giro



El tornillo sinfín es impulsado por el motor, que impulsa el mecanismo de giro para que gire y emita el par de torsión a través de la brida fijada en la carcasa.La unidad de giro tiene autobloqueo inverso debido a la transmisión de engranaje helicoidal con características de autobloqueo inverso.



Características clave



1. estable

2. alta precisión

3. excelente desempeño
