Datos del producto:
|
Modelo no.: | SDE7A | Estructura: | Gusano y Wormwheel |
---|---|---|---|
Tiempo de la vida: | 30 años | Franqueza: | Cerrado |
Ratio: | 57:1 | plazo de ejecución: | 3~45 días |
Marca registrada: | Modificado para requisitos particulares | Uso: | Sistema de seguimiento solar del panel del picovoltio |
Resaltar: | Impulsión de Worm Gear Slew del modelo de SDE,CE de la impulsión ISO de la ciénaga del engranaje de gusano,CE del ISO que gira llevando la impulsión |

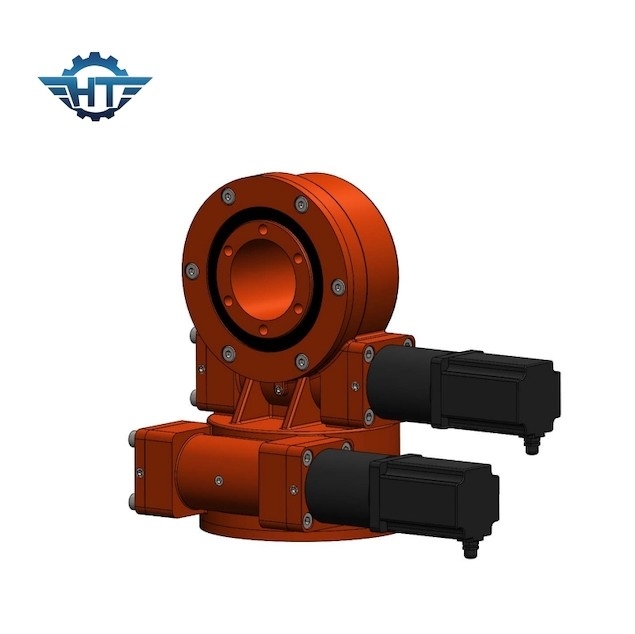

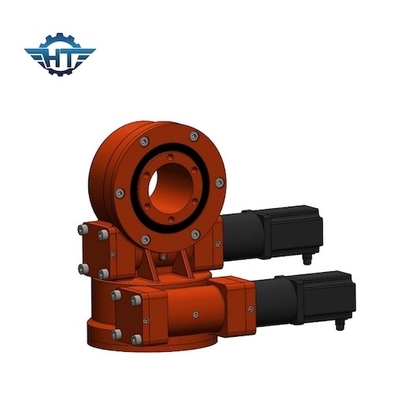

El ISO, CE calificó la impulsión de Dual Axis Slew del modelo de SDE para el sistema de seguimiento solar del panel del picovoltio
Descripción dual de la impulsión de la ciénaga de AXIS
Los perseguidores duales del eje tienen dos hachas de rotación libre. Estas hachas son perpendiculares el uno al otro. los perseguidores de Dual-AXIS pueden seguir el sol verticalmente y horizontalmente, así teniendo en cuenta niveles solares óptimos. Aplicando una impulsión de la matanza de dual-AXIS en el sistema de seguimiento solar, el perseguidor de dual-AXIS puede hacer frente automáticamente al sol no importa dónde es el sol.
Parámetros de Slewing Drive Performance del modelo de SDE
Modelo Performance Parameters de SDE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Uso
El perseguidor dual del eje es conveniente de utilizar en las medio-altas áreas de la latitud para los sectores residenciales, comerciales, industriales o para uso general de la generación de energía solar de la escala. Su alta precisión dejó el seguimiento completamente automático del sistema de una manera de una precisión más alta para alcanzar el aproximadamente 45% más salida de poder que sistema de montaje fijo. E instalación, dirección y mantenimiento fáciles.
