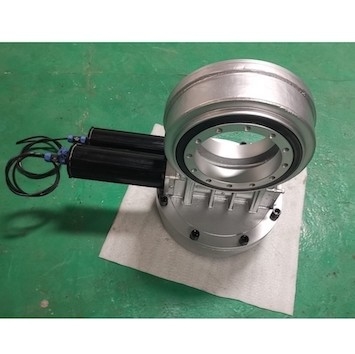

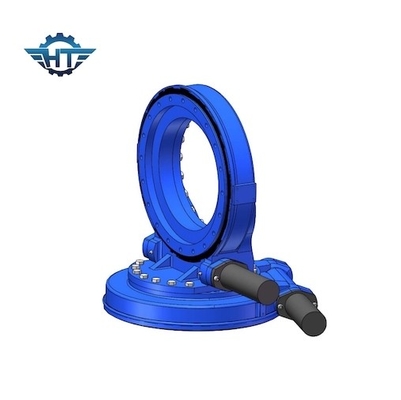

7 pulgadas se doblan caja de cambios de la impulsión de la ciénaga de AXIS para la impulsión solar de la ciénaga del perseguidor del panel del picovoltio

7 pulgadas se doblan caja de cambios de la impulsión de la ciénaga de AXIS para la impulsión solar de la ciénaga del perseguidor del panel del picovoltio
7 pulgadas se doblan caja de cambios de la impulsión de la ciénaga de AXIS para la impulsión solar de la ciénaga del perseguidor del panel del picovoltio 7 pulgadas se doblan caja de cambios de la impulsión de la ciénaga de AXIS para la impulsión solar de la ciénaga del perseguidor del panel del picovoltio

Ampliación de imagen :  7 pulgadas se doblan caja de cambios de la impulsión de la ciénaga de AXIS para la impulsión solar de la ciénaga del perseguidor del panel del picovoltio

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SDE7”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 100~1600/ pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 500 PCS por mes

7 pulgadas se doblan caja de cambios de la impulsión de la ciénaga de AXIS para la impulsión solar de la ciénaga del perseguidor del panel del picovoltio

descripción
Modelo: SDE7” Esfuerzo de torsión de la salida: 2000 nm
Inclinación del esfuerzo de torsión: 7500 nm Llevar a cabo el esfuerzo de torsión: 13200 nanómetro
OEM: Disponible Ratio del engranaje: 57:1
Característica: Instalación rápida Precisión: 0~0.15°
Resaltar:

7 pulgadas se doblan impulsión de la ciénaga de AXIS

,

Caja de cambios de la impulsión de la ciénaga del panel del picovoltio

,

Impulsión solar de la ciénaga del perseguidor del panel del picovoltio

7 pulgadas se doblan caja de cambios de la impulsión del engranaje de gusano de AXIS para los sistemas de seguimiento solares del panel del picovoltio



Descripción dual de la caja de cambios de la impulsión del engranaje de gusano de AXIS



7 el perseguidor solar del eje de la pulgada 2 o del eje dual con exactitud de la impulsión de la matanza hasta 0,1 grados y estructura trasera para 15 pedazos de los paneles solares dimensiona 0,99 m x 1,64 m y peso de 20 kilogramos de máximo por cada uno. Tan junto para hasta la superficie del panel solar 30㎡. El área sugerida de los paneles fotovoltaicos que otras impulsiones de la matanza puedan llevar es como sigue:



modelo de la impulsión de la matanza los metros cuadrados de los paneles solares pueden llevar (máximo)
SDE1 ㎡ <5
SDE3 ㎡ <15
SDE5 ㎡ <20
SDE7 ㎡ <30
SDE9 ㎡ <40
SDE12 ㎡ <50
SDE17 ㎡ <60



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Usos



Uso de la impulsión rotatoria en sistema de seguimiento fototérmico
1. el sistema de seguimiento del plato, seguimiento con dos ejes se puede dividir realmente en dos tipos: horizontal y elevación.
2. El tipo sistema fototérmico del canal se puede dividir en tipo grande del canal y pequeño tipo del canal. Debido a la abertura grande del surco y al requisito de la velocidad de rotación rápida, los cilindros hidráulicos actualmente se utilizan más para los surcos grandes, pero hay también proyectos grandes del surco usando los reductores. Para el pequeño tipo del canal, principalmente el tipo de calefacción proyectos del canal, la longitud del colector es relativamente corto, que es muy conveniente para la instalación y el uso del reductor rotatorio vertical de la serie de VE. Debido al diseño integrado de la ayuda y del reductor rotatorio, la instalación es conveniente. Al mismo tiempo, el diseño estructural complejo del soporte del canal se simplifica.
3. El proyecto de Fresnel es similar al mini-canal.
