Datos del producto:
|
| Modelo no.: | SDE1A-32MHD | Lugar de origen: | Changzhou, China |
|---|---|---|---|
| Tiempo de producción: | 3~45 días | Uso: | Antena de satélite de la alta exactitud |
| Franqueza: | Cerrado | Llevar a cabo el esfuerzo de torsión: | 6 kNm |
| Inclinación del esfuerzo de torsión: | 9,2 kNm | Nombre de la marca: | Hangtuo |
| Resaltar: | 9 pulgadas se doblan impulsión de la ciénaga de AXIS,Alta exactitud de AXIS de la impulsión dual de la ciénaga,Alta exactitud que gira a Ring Drive |
||

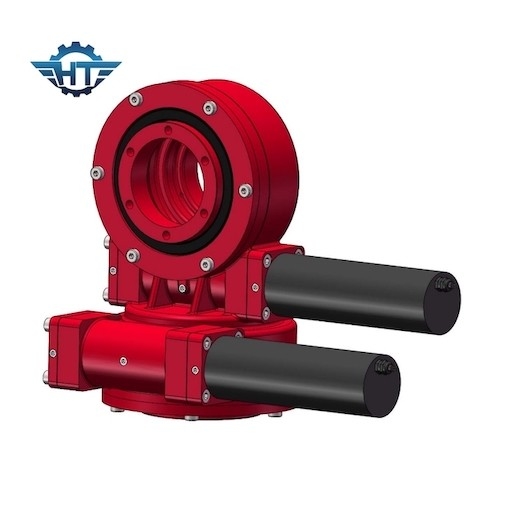

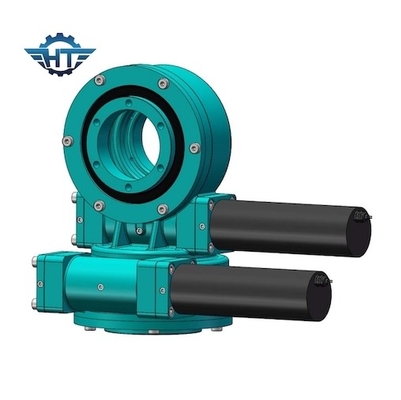

Reductor de matanza dual de la impulsión de AXIS del tamaño de encargo para la antena de satélite de la alta exactitud
Descripción
Las impulsiones duales verticales y horizontales de la matanza del eje son nuestra línea de productos superior. Se diseña especialmente para los requisitos de los sistemas de seguimiento de dual-AXIS, y es una solución específica para los sistemas de seguimiento de dual-AXIS. Podemos también proporcionar tamaños múltiples de las impulsiones de la matanza y los berarings de la matanza para otros usos. Podemos también ayudar a nuestros clientes a hacer juego un motor hidráulico conveniente o el motor de DC. Nuestros productos exportan a por todo el mundo.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Uso
Sistema de seguimiento solar de dual-AXIS y sistema de seguimiento de solo-AXIS
Si el sol se puede seguir en la altitud y el acimut del sol, la mayoría de la energía solar puede ser obtenida, y lleno siguiendo, es decir, dual-AXIS que sigue, se diseña según tales criterios. Comparado con el sistema óptimo de la producción de energía del ángulo de inclinación, la producción de energía del dual-eje puede aumentar en el 25% al 40%. Debido al coste relativamente alto de los perseguidores de dual-AXIS, los perseguidores planos de solo-AXIS son ampliamente utilizados en un gran número de áreas.
