Datos del producto:
|
| Material: | 50Mn, 42CrMo | Ratio del engranaje: | 37:1 |
|---|---|---|---|
| Tamaño: | 3 a 25 pulgadas | Con engranaje: | Engranaje endurecido |
| Garantía: | 5 años | OEM: | Disponible |
| Soporte técnico: | Sí | Uso: | Sistema de seguimiento solar |
| Resaltar: | Caja de cambios de la impulsión de la matanza del OEM,Caja de cambios endurecida de la impulsión de la matanza del engranaje,Impulsión hidráulica de la ciénaga del sistema de CSP |
||

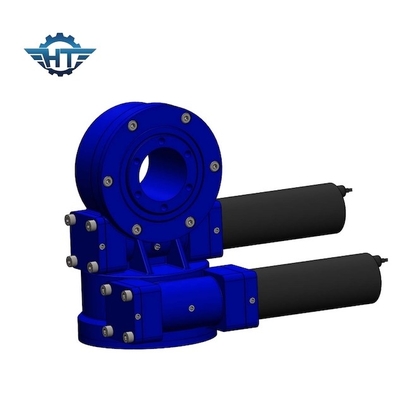

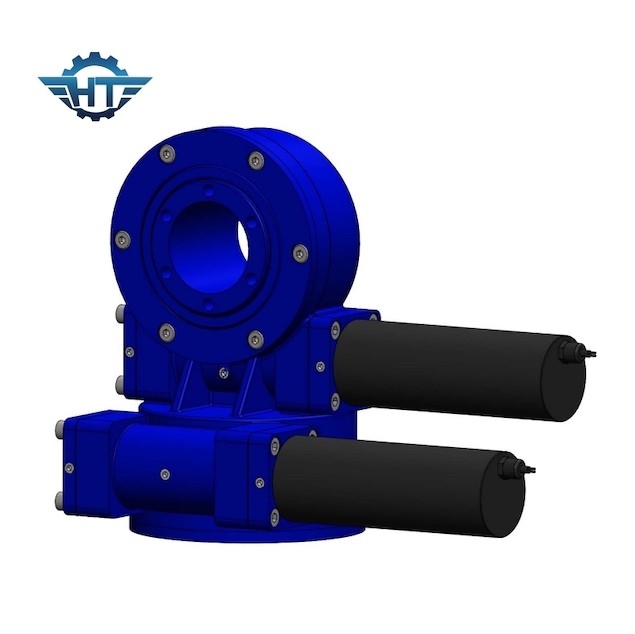

5 pulgadas que giran el engranaje impulsor con el motor eléctrico para Duan Axis Solar Mounting System
Descripción del engranaje impulsor de la matanza
Para la impulsión de la matanza, hay 10 diversos tamaños disponibles a partir de la 3" para 25" con más de 60 modelos para cumplir requisitos de seguimiento regulares y exactos en sistema del picovoltio como el sistema de seguimiento oblicuo, el solo sistema de seguimiento plano, CPV y el poder termal solar siguiendo campos. Nuestras impulsiones de la matanza tienen esfuerzo de torsión de alto rendimiento y llevando a cabo el esfuerzo de torsión del momento, tenga precisión de seguimiento excelente, capa anti de la corrosión y lacre, clase de la protección IP66, y ampliamente utilizado ULTRAVIOLETA antis en el picovoltio, CPV, sistemas de CSP.
Tenemos sistema estricto del control de calidad en nuestra propia fábrica, hemos pasado la certificación del sistema de calidad ISO9001-2008 y cumplimos con los estándares de la ingeniería y de la maquinaria de nuestro país.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Q&A
¿Cómo elegir el tamaño apropiado de las impulsiones de la matanza?
Elegir un tamaño apropiado de las impulsiones de la matanza para evitar no sólo de falta del funcionamiento o de exceso del funcionamiento es desempeñar un papel importante en la realización de soluciones rentables.
Por favor dénos la siguiente información para seleccionar una impulsión conveniente de la matanza:
1. el uso
2. la toca de la salida requirió. Si usted no tiene una idea clara de esos datos, apenas díganos la carga, por ejemplo, el peso de los paneles y de las consolas de montaje en nuestra impulsión de la matanza.
3. las dimensiones de la carga y el viento más grande de su área en los últimos 10 años que se utilizan para calcular si la impulsión que recomendamos podrían llevar la carga del maxium cuándo viene el viento grande.
4. la velocidad de la salida que usted requirió que nos ayudará a recomendar los motores convenientes para usted.
5. otras informaciones tales como demanda etc del contragolpe, del grado del IP
