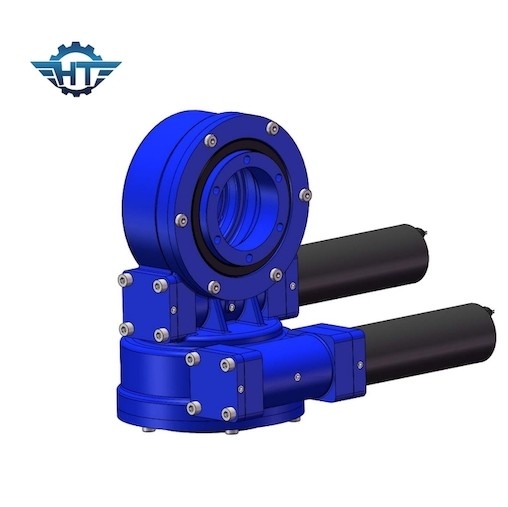

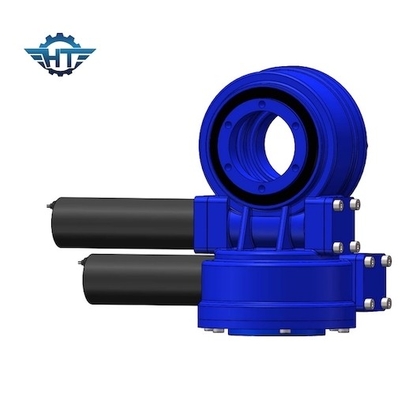

El engranaje de gusano AXIS dual mató la alta precisión de la impulsión que giraba a Ring Drive

El engranaje de gusano AXIS dual mató la alta precisión de la impulsión que giraba a Ring Drive
El engranaje de gusano AXIS dual mató la alta precisión de la impulsión que giraba a Ring Drive El engranaje de gusano AXIS dual mató la alta precisión de la impulsión que giraba a Ring Drive

Ampliación de imagen :  El engranaje de gusano AXIS dual mató la alta precisión de la impulsión que giraba a Ring Drive

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SDE1”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 100~1600/ pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 500 PCS por mes

El engranaje de gusano AXIS dual mató la alta precisión de la impulsión que giraba a Ring Drive

descripción
Nombre de la marca: Hangtuo MOQ: Una pieza
OEM: Disponible Certificados: ISO9001, CE
Motor emparejado: Motor eléctrico Paquete: Madera contrachapada
Manera del transporte: por el mar, aire, carril, expreso Precisión: 0,15 grados
Resaltar:

Impulsión dual de la ciénaga de AXIS del engranaje de gusano

,

Alta precisión de AXIS de la impulsión dual de la ciénaga

,

Alta precisión que gira a Ring Drive

El gusano y el engranaje se doblan la impulsión de la ciénaga de AXIS, pequeño contragolpe para los usos de la precisión



El gusano y el engranaje se doblan descripción de la impulsión de la ciénaga de AXIS



Las impulsiones de la matanza de la construcción del engranaje de gusano se pueden utilizar para una amplia gama de soluciones para dirigir y los usos rotatorios. Suministramos productos de la impulsión de la matanza según sus requisitos y podemos también proveer de usted las soluciones modificadas para requisitos particulares del sistema.



El dispositivo de la impulsión de la matanza tiene una función de autoretención reversa, que mejora grandemente el factor de la estabilidad y de seguridad de operación. Además, el gusano es un gusano toroidal de la envoltura secundaria, que tiene más contacto con el engranaje, que aumenta la fuerza y la estabilidad de la máquina entera. Los productos se diseñan para llevar cargas pesadas y para soportar de alta resistencia sin la fractura. Podemos proporcionar informes del esfuerzo de torsión e informes de prueba de vida de 30 años según necesidades del cliente.





Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Uso



El campo del uso de la impulsión de la matanza del engranaje de gusano es de uso frecuente en el caso de dos ejes escalonados, de ratio grande de la transmisión, de pequeño poder de conducción o de la operación intermitente. La impulsión de la matanza se puede aplicar al motor principal que hace el movimiento circular, tal como placa giratoria de la grúa, maquinaria de rotación, y a un poco de maquinaria que funcione en un círculo. Después de que el producto se ponga en la producción, puede ser ampliamente utilizado en el campo de la maquinaria de construcción, tal como vehículos del trabajo aéreo, grúas del camión y nuevos campos de la energía, tales como producción de energía fotovoltaica solar, energía eólica y producción de energía termal solar del sistema. Hay otros campos tales como automatización, fabricación de la máquina-herramienta, comunicación de espacio, etc., y el potencial de mercado de productos es muy enorme.
