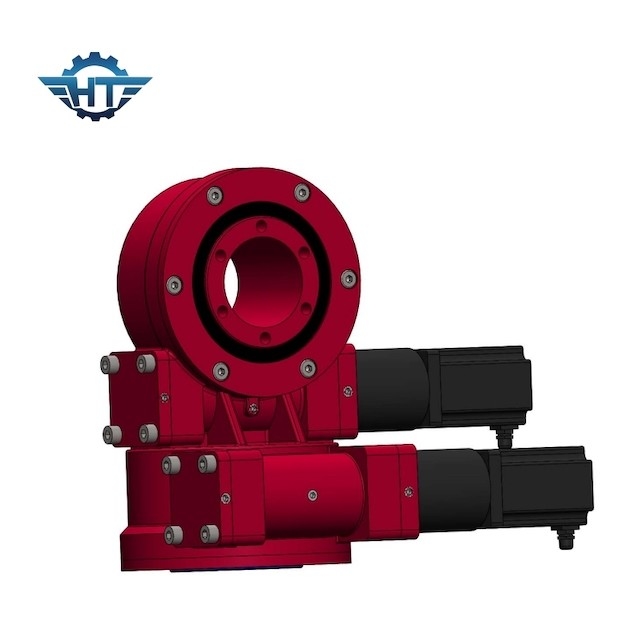

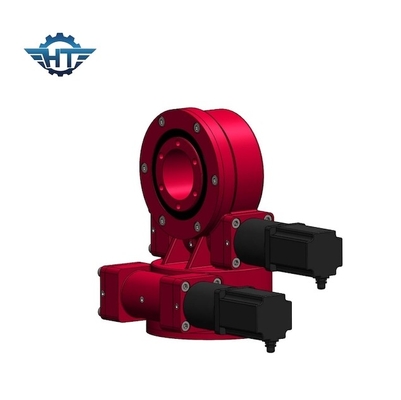

La rueda de gusano 800RPM AXIS dual mató la impulsión con la caja de cambios planetaria 24VDC

La rueda de gusano 800RPM AXIS dual mató la impulsión con la caja de cambios planetaria 24VDC
La rueda de gusano 800RPM AXIS dual mató la impulsión con la caja de cambios planetaria 24VDC La rueda de gusano 800RPM AXIS dual mató la impulsión con la caja de cambios planetaria 24VDC

Ampliación de imagen :  La rueda de gusano 800RPM AXIS dual mató la impulsión con la caja de cambios planetaria 24VDC

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HT
Certificación: CE, ISO9001
Número de modelo: SDE7”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: caja de la madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

La rueda de gusano 800RPM AXIS dual mató la impulsión con la caja de cambios planetaria 24VDC

descripción
Material: 50Mn, 42CrMo, QT Modelo: doble eje 7 pulgadas
Llevar a cabo el esfuerzo de torsión: 13,5 kNm Inclinación del esfuerzo de torsión: kNm 13,2
Eficacia: el 40% Carga axial: kN 34
Carga Radial: 58 kN Color: por requerimiento
Resaltar:

800RPM se doblan impulsión de la ciénaga de AXIS

,

AXIS dual mató la impulsión 24VDC

,

Impulsión solar de la ciénaga 24VDC

El gusano y la rueda de gusano SDE7 AXIS dual mataron la impulsión con la caja de cambios planetaria para los perseguidores del picovoltio



Descripción dual de la impulsión de la ciénaga de AXIS


Los perseguidores solares pueden ser divididos en los perseguidores de solo-AXIS y los perseguidores de dual-AXIS por las características mecánicas. Puesto que los sistemas de dual-AXIS pueden obtener un seguimiento óptimo del sol, son más populares en todos los tipos del picovoltio, CPV, CSP concentraron tecnologías solares. Tenemos motores hidráulicos, motores eléctricos, motores de pasos para hacer juego las impulsiones de la matanza según sus diversas condiciones de trabajo, el parámetro del motor eléctrico estamos como abajo:





Datos del motor Datos planetarios de la caja de cambios
Voltaje clasificado 24VDC Ratio 398:1
Corriente clasificada 1.3A Esfuerzo de torsión de la salida 43Nm
Velocidad clasificada 800Rpm Velocidad de la salida 2Rpm
Protegido llano IP55/65/66 Ruido <60db>



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Q&A



¿Qué hace los paramters en el medio de dibujo técnico?

Inclinación del esfuerzo de torsión del momento: El esfuerzo de torsión es la carga multiplicada por distancia entre la posición de la carga y el centro del transporte de la matanza. Si el qorque generado por la carga y la distancia es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión de la matanza será volcada.

Carga radial: Vertical de la carga al eje del transporte de la matanza

Carga axial: Paralelo de la carga al eje del transporte de la matanza

Llevar a cabo el esfuerzo de torsión: Es el esfuerzo de torsión reverso. Cuando la impulsión está girando reverso, y las piezas no se dañan, el esfuerzo de torsión máximo alcanzado se llama llevar a cabo el esfuerzo de torsión.

De autoretención: Solamente cuando está cargada, la impulsión de la matanza no puede invertir gira y así llamado de autoretención.
