Datos del producto:
|
| Modelo: | eje dual 12 pulgadas | Ratio del engranaje: | 78:1 |
|---|---|---|---|
| Eficacia: | el 40% | Clase del IP: | IP66 |
| Uso: | Sistema de seguimiento fotovoltaico | Servicio del OEM: | Disponible |
| Conductor: | Motor 24VDC | Contragolpe: | 0.15° |
| Resaltar: | Alta impulsión de la ciénaga del esfuerzo de torsión,24VDC se doblan impulsión de la ciénaga de AXIS,Uno mismo que cierra la impulsión dual de la ciénaga de AXIS |
||

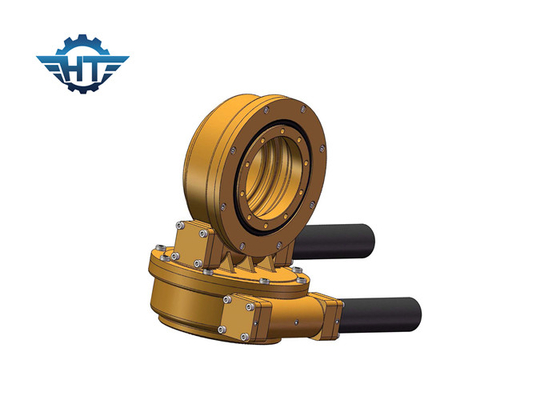

Alto uno mismo de la impulsión de la ciénaga del esfuerzo de torsión 24VDC que se cierra para el sistema de seguimiento del picovoltio
Productos de la compañía
¡Recepción a la serie espléndida de Hangtuo de productos solares de la impulsión del perseguidor! Hangtuo VE, impulsión especial de la matanza de la impulsión fotovoltaica solar de la serie del SE se diseña para los productos de alto rendimiento desarrollados y diseñados para los sistemas de seguimiento solares, conveniente para los sistemas de seguimiento solos y dobles fotovoltaicos del eje, concentrando sistemas de la producción de energía fotovoltaica, los helióstatos de la torre, la producción de energía de Stirling del plato, la calefacción, el canal que concentra la producción de energía, la calefacción y otros usos de energía solar en el sistema de seguimiento. Puede también ser modificado para requisitos particulares según sus necesidades.
El alto esfuerzo de torsión mató los detalles de la impulsión
Al venir elegir la impulsión hidráulica conveniente de la matanza, necesitamos generalmente conocer el siguiente:
1. El uso
2. El sistema de la presión hydráulica
3. La carga y la velocidad giratoria requeridas
4. En general, la impulsión de la matanza del SE con el motor hidráulico se debe instalar horizontalmente. Si no por esta manera, los pls nos dejaron saber.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Ventajas
1. Momento fuerte del vuelco
2. Adopt que envuelve la impulsión del gusano
3. contacto de diente multi, alta capacidad de carga
4. función de autoretención
Alcance de uso
Los usos típicos incluyen a perseguidores solares, las turbinas de viento, los platos del satélite y del radar, las grúas del camión, las elevaciones del hombre, equipo para uso general, los accesorios hidráulicos del equipo, equipo de la herramienta del aceite, los controladores del neumático, el cavador s, y las elevaciones automotrices.
