Datos del producto:
|
| Modelo: | VE9 | Ratio del engranaje: | 61:1 |
|---|---|---|---|
| Uso: | Energía solar | Lugar de origen: | Changzhou, China |
| Conductor: | Caja de cambios planetaria | Certificado: | ISO9001, CE |
| Color: | por requerimiento | Contragolpe: | ≤0.1° |
| Resaltar: | 130 KN que giran llevando la impulsión,Caja de cambios planetaria que gira llevando la impulsión,130 KN incluyeron la impulsión de la matanza |
||

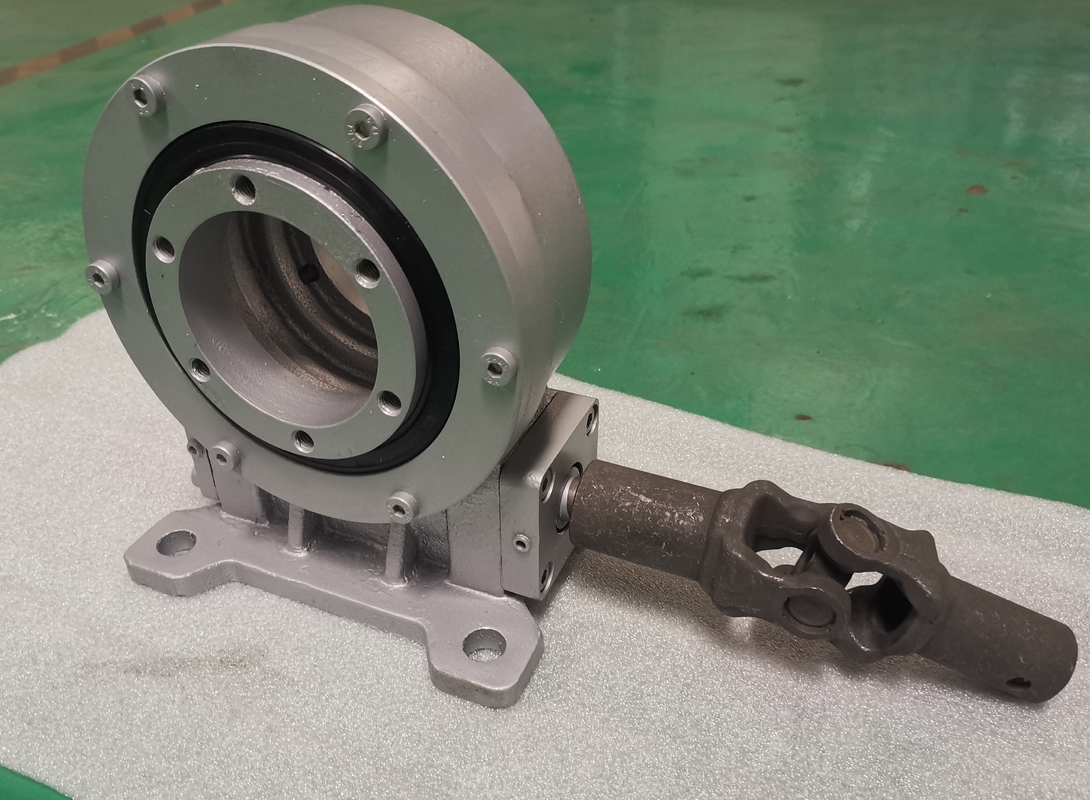

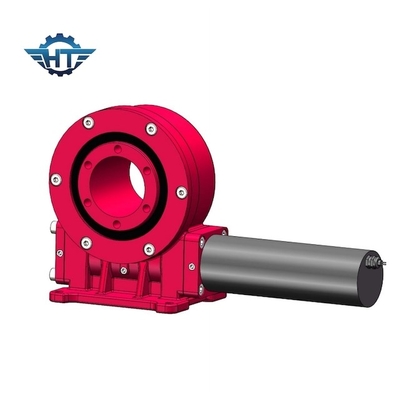

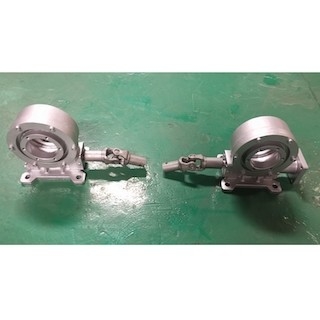

Transporte vertical de la matanza del engranaje de gusano de 61/1 ratio con la casa incluida para los perseguidores solares
Impulsión de la ciénaga del engranaje de gusano
La impulsión de la matanza tiene una parte radial de velocidades por el gusano. Los dientes de la reunión del engranaje con los surcos en el gusano y, como el gusano da vuelta, el engranaje también dan vuelta. Las características comunes para diversas impulsiones de la matanza pueden incluir un gusano reloj de arena-formado, que a menudo se considera más eficiente porque el diente múltiple en el engranaje se puede dedicar inmediatamente. Otras características pueden incluir un recinto protector significado para mantener los mecanismos limpios, nuestras impulsiones de la matanza son IP66. El motor o el componente impulsor, como el giro de una turbina de viento, también pudo cambiar el diseño específico de una impulsión de la matanza.
En general, el propósito de diversas impulsiones de la matanza es cambiar el movimiento axial al movimiento radial. Dependiendo del número de hilos en el gusano y del número de dientes en el engranaje, la velocidad y el poder de la fuerza axial serán convertidos a una fuerza radical específica. Dependiendo del uso, una impulsión de la matanza pudo ser útil para amplificar el esfuerzo de torsión que gira un mecanismo.
Parámetros técnicos de las impulsiones de la matanza VE9
| Modelo: | VE9 | Lugar del origen | Changzhou, China |
| Marca | HANGTUO | Tipo | Incluido |
| Material | 42CrMo, 50Mn | Esfuerzo de torsión de la salida | 4300 N.m |
| Inclinación del esfuerzo de torsión del momento | 16 K N.m | Llevar a cabo el esfuerzo de torsión | 27,2 K N.m |
| Grado axial estático | 60 KN | Grado radial estático | 130 KN |
| Grado axial dinámico | 30 KN | Grado radial dinámico | 65 KN |
| Ratio del engranaje | 61:1 | Eficacia | el 40% |
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo |
Salida nominal Esfuerzo de torsión (N.m) |
Tenencia Esfuerzo de torsión (N.m) |
Inclinación Esfuerzo de torsión (N.m) |
Axial Carga (kN) |
Parte radial Carga (kN) |
Ratio | Eficacia | Precisión | IP | WorkingTep. (℃) |
Uno mismo fijación |
Peso (kilogramo) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 251 |
Embalaje y envío
Consolidado en el caso de la madera contrachapada, sentándose en la plataforma de la madera contrachapada en caja de la madera contrachapada.
Ajuste a su demanda.
Plazo de expedición: Generalmente 5-10 días si las mercancías están en existencia. 20-45 días si las mercancías no están en existencia. Está según cantidades.
Paquete: Embalaje de la exportación general, o embalaje modificado para requisitos particulares como su petición
Persona de Contacto: Mr. Tommy Zhang
Teléfono: +86-18961639799
