Datos del producto:
|
Modelo: | VE9 | Uno mismo-cerradura: | Sí |
---|---|---|---|
Certificado: | ISO9001, CE | Garantía: | 5~10 años |
Material: | 50Mn, 42CrMo | Uso: | Perseguidores solares del campo abierto |
Color: | por requerimiento | Exactitud: | ≤0.1 |
Resaltar: | Impulsión vertical de la matanza ISO9001,Anillo anti de la ciénaga de la impulsión del gusano de Errosion,Impulsión del anillo de la matanza ISO9001 |

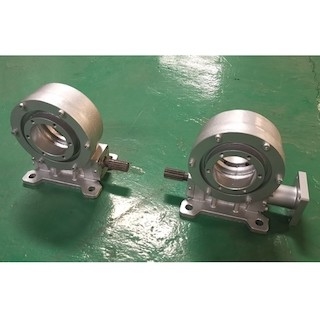

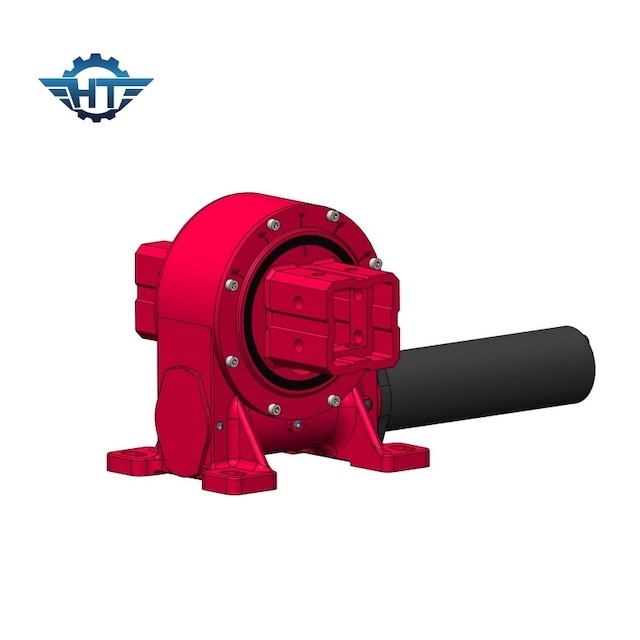

9 pulgadas de solo de la matanza engranaje de gusano, capa anti de Errosion para los perseguidores solares del campo abierto
Sola descripción de la impulsión de la matanza de AXIS
La sola impulsión de la matanza del eje es un mecanismo de transmisión de la reducción integrado con una fuente de energía de conducción. La rotación puede ser en un solo eje, o en hachas múltiples junta. Es un mecanismo de transmisión de fines generales de la reducción que integra las funciones de la rotación, desaceleración, y tener una estructura simple y una fabricación y un mantenimiento convenientes al mismo tiempo.
Modelo Performance Parameters de VE
Modelo Performance Parameters de VE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
Solo sistema de seguimiento plano del eje
El sistema de seguimiento plano de solo-AXIS es el sistema de seguimiento más ampliamente utilizado en el mercado, que se puede subdividir en el sistema de seguimiento plano de NS-AXIS solo-AXIS (es decir, el eje de rotación está instalado en la dirección norte-sur) y el sistema de seguimiento plano de Guerra electrónica-AXIS solo-AXIS (IE el eje de rotación). instalado en la dirección Este-Oeste). Entre ellos, el sistema de seguimiento plano de NS-AXIS solo-AXIS es el más ampliamente utilizado.
Para el sistema de seguimiento horizontal de NS-AXIS solo-AXIS, para adaptarse a las áreas con latitudes más altas, un sistema de seguimiento plano de solo-AXIS con un ángulo de inclinación se ha desarrollado.
