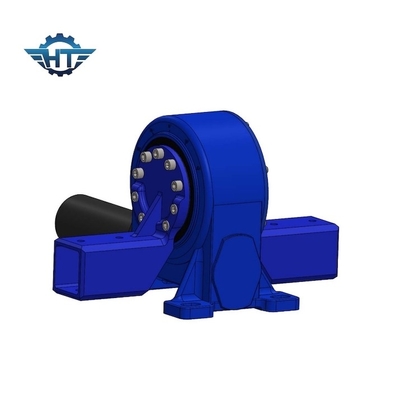

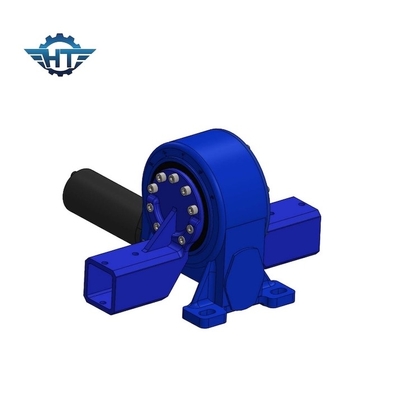

El engranaje de gusano incluido mató la impulsión con la salida del tubo de Squre para el sistema de seguimiento solar

El engranaje de gusano incluido mató la impulsión con la salida del tubo de Squre para el sistema de seguimiento solar
El engranaje de gusano incluido mató la impulsión con la salida del tubo de Squre para el sistema de seguimiento solar El engranaje de gusano incluido mató la impulsión con la salida del tubo de Squre para el sistema de seguimiento solar

Ampliación de imagen :  El engranaje de gusano incluido mató la impulsión con la salida del tubo de Squre para el sistema de seguimiento solar

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE9"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 330~450/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

El engranaje de gusano incluido mató la impulsión con la salida del tubo de Squre para el sistema de seguimiento solar

descripción
Material: 50Mn, 42CrMo Modelo: VE9”
RATIO DEL ENGRANAJE: 61:1 Esfuerzo de torsión clasificado: 4300 nanómetro
Llevar a cabo el esfuerzo de torsión: 27200 nm Inclinación del esfuerzo de torsión: 16000 nanómetro
Eficacia: el 40% Salida: Reborde
Resaltar:

solar tracker drive

,

solar slew drive

El engranaje de gusano incluido mató la impulsión con la salida del tubo de Squre para el sistema de seguimiento solar



Descripción de la impulsión de la ciénaga del engranaje de gusano



Los módulos giratorios de las impulsiones de la matanza son unidades rotatorias compactas integradas en una vivienda del arrabio que contenga un anillo de torneado con un engranaje. El engranaje gira el anillo de torneado con la gran precisión y permite la rotación lisa y esfuerzo máximo. El tipo vertical impulsiones de la matanza ofrece el montaje vertical y una impulsión lleno-incluida en una unidad de alto poder. Es piezas esenciales de una transmisión de la maquinaria.El engranaje de gusano incluido mató la impulsión con la salida del tubo de Squre para el sistema de seguimiento solar 0



Nos fabrican basado en el estándar que se requiere en el sistema ISO9001. También pasamos certificaciones del CE. La impulsión de la ciénaga tiene una vida útil larga y es durante 30 años campo diseñado usando tiempo de la vida.





Modelo Performance Parameters de VE



Modelo Performance Parameters de VE
Modelo Esfuerzo de torsión de la salida nominal (N.m) Llevando a cabo el esfuerzo de torsión (kN.m) Inclinando el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(Grado)

IP TEP de trabajo (℃) De autoretención Peso (kilogramos)
3" 806 9 5 22 15 31:1 el 40% ≤0.15 66 -40~+80 12kg
5" 962 30 6 16 27 37:1 el 40% ≤0.15 66 -40~+80 18kg
7" 7344 60 10 34 58 51:1 el 40% ≤0.15 66 -40~+80 32kg
8" 8000 70 14 50 80 50:1 el 40% ≤0.15 66 -40~+80 28kg
9" 8784 80 16 60 130 61:1 el 40% ≤0.15 66 -40~+80 52kg
12" 11232 100 25 77 190 78:1 el 40% ≤0.15 66 -40~+80 65kg
14" 12240 120 48 110 230 85:1 el 40% ≤0.15 66 -40~+80 88 kilogramos
17" 14688 136 67 142 390 102:1 el 40% ≤0.15 66 -40~+80 135 kilogramos
21" 18000 140 89 337 640 125:1 el 40% ≤0.15 66 -40~+80 192 kilogramos
25" 21600 150 112 476 950 150:1 el 40% ≤0.15 66 -40~+80 251 kilogramos



Ventajas



1. Alto esfuerzo de torsión backholding

2. Envoltura del interior de la impulsión del gusano

3. Contacto de diente multi para asegurar la alta carga

4. Función de autoretención

5. Salida del reborde
