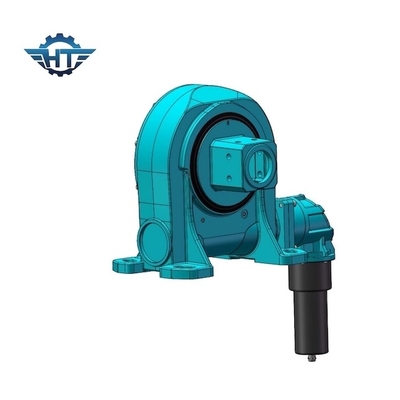

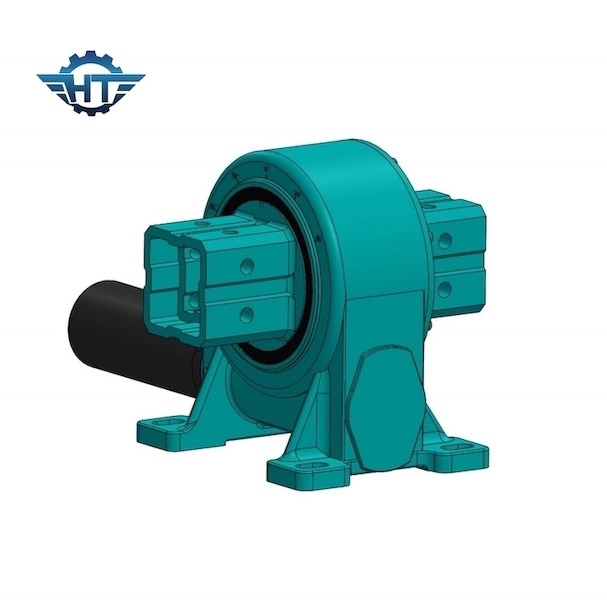

Pequeña impulsión de la ciénaga del solo perseguidor solar de AXIS para los perseguidores solares concentrados

Pequeña impulsión de la ciénaga del solo perseguidor solar de AXIS para los perseguidores solares concentrados
Pequeña impulsión de la ciénaga del solo perseguidor solar de AXIS para los perseguidores solares concentrados Pequeña impulsión de la ciénaga del solo perseguidor solar de AXIS para los perseguidores solares concentrados

Ampliación de imagen :  Pequeña impulsión de la ciénaga del solo perseguidor solar de AXIS para los perseguidores solares concentrados

Datos del producto:
Lugar de origen: China
Nombre de la marca: HANGTUO
Certificación: CE, ISO9001
Número de modelo: VE5"
Pago y Envío Términos:
Cantidad de orden mínima: 1 PC
Precio: 145~226 USD/PC
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~30 días
Capacidad de la fuente: 12000 PCS/AÑO

Pequeña impulsión de la ciénaga del solo perseguidor solar de AXIS para los perseguidores solares concentrados

descripción
Tipo: Impulsión de la matanza VE5 Material: 42CRMN o 50Mn
Uso: Perseguidores solares concentrados Garantía: 10 años
Color: Cliente requerido Tamaño: 3 pulgadas - 25 pulgadas
Motor: 24VDC Característica: Larga vida
Resaltar:

solar slew drive

,

slewing drive for solar tracking system

Pequeña impulsión de la ciénaga del solo perseguidor solar de AXIS para los perseguidores solares concentrados



Pequeña descripción de la impulsión de la ciénaga



Una impulsión de la ciénaga, referida comúnmente como una impulsión del gusano o transportes de la matanza, es una completa, listo para instalar el sistema que consiste en el engranaje o transporte del anillo de la matanza, gusano, base, y vivienda totalmente incluida. Puede ser modificada para requisitos particulares con los motores hidráulicos o eléctricos, cajas de cambios planetarias.



Modelo Performance Parameters de VE



Modelo Performance Parameters de VE
Modelo Esfuerzo de torsión de la salida nominal (N.m) Llevando a cabo el esfuerzo de torsión (kN.m) Inclinando el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(Grado)

IP TEP de trabajo (℃) De autoretención Peso (kilogramos)
3" 806 9 5 22 15 31:1 el 40% ≤0.15 66 -40~+80 12kg
5" 962 30 6 16 27 37:1 el 40% ≤0.15 66 -40~+80 18kg
7" 7344 60 10 34 58 51:1 el 40% ≤0.15 66 -40~+80 32kg
8" 8000 70 14 50 80 50:1 el 40% ≤0.15 66 -40~+80 28kg
9" 8784 80 16 60 130 61:1 el 40% ≤0.15 66 -40~+80 52kg
12" 11232 100 25 77 190 78:1 el 40% ≤0.15 66 -40~+80 65kg
14" 12240 120 48 110 230 85:1 el 40% ≤0.15 66 -40~+80 88 kilogramos
17" 14688 136 67 142 390 102:1 el 40% ≤0.15 66 -40~+80 135 kilogramos
21" 18000 140 89 337 640 125:1 el 40% ≤0.15 66 -40~+80 192 kilogramos
25" 21600 150 112 476 950 150:1 el 40% ≤0.15 66 -40~+80 251 kilogramos



Características



1. Gire de 0~180°

2. Conecte un motor impulsor a la izquierda o el lado derecho

3. la grasa había sido llenada antes de fábrica

4. Instalación simple



5. Utilización racional del espacio

6. El engranaje es de autoretención; por lo tanto un freno no es necesario

7. Método fácil y fluido de comenzar y de detención

8. Alto esfuerzo de torsión backholding, conveniente para la instalación vertical

9. Mantenimiento bajo



Usos



El seguimiento fotovoltaico de la central eléctrica incluye el acoplamiento plano de solo-AXIS, el acoplamiento oblicuo de solo-AXIS, solo-AXIS oblicuo, y el sistema de seguimiento con dos ejes.



1. Solo acoplamiento plano del eje

Conveniente para las latitudes debajo de 30 grados y cuestas de la tierra menos de 12 grados.

2. Solo acoplamiento oblicuo del eje

Conveniente para el medio a las altas latitudes, la tierra necesita ser aproximadamente plana.

3. Unidad oblicua de solo-AXIS

Conveniente para el medio a las altas latitudes.

4. Eje dual

Conveniente para cualquier latitudes.
