Datos del producto:
|
| Tipo: | Unidad de giro VE | Material: | 42CrMo o 50Mn |
|---|---|---|---|
| Garantía: | 5~10 años | Tamaño: | 3 pulgadas a 25 pulgadas |
| tipo de diente: | Diente helicoidal | Motor: | AC o DC o Hydarulic |
| Color: | Cliente requerido | Uso: | Perseguidor solar |
| Resaltar: | solar slew drive,slewing drive for solar tracking system |
||

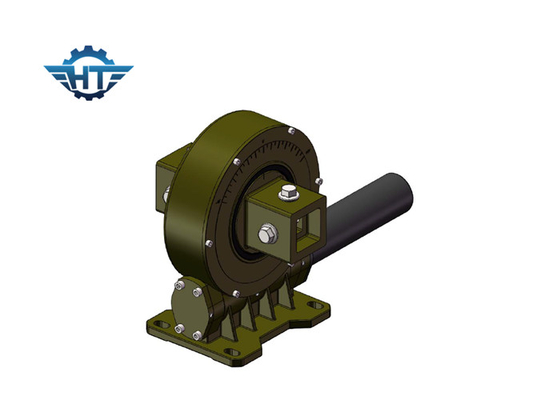

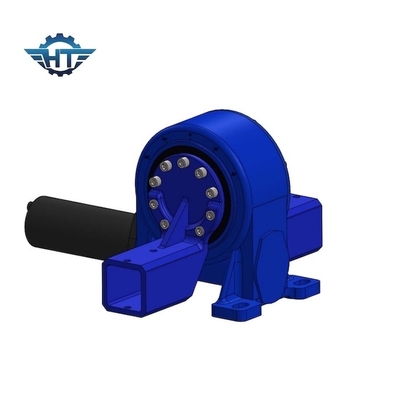

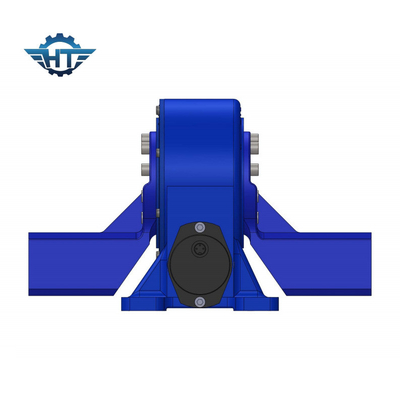

Impulsión vertical de la ciénaga del engranaje de gusano VE9 pequeña con el motor del engranaje 12VDC y la vivienda incluida
Descripción de la impulsión de la ciénaga del engranaje de gusano pequeña
Mató la impulsión es un mecanismo de arrastre rotatorio de reducción de velocidad del lleno-ciclo con fuente de energía integrada de la impulsión. Se utiliza como un seguidor de la impulsión y accesorio del mecanismo.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Ventajas
1. Modularidad
Debido al alto nivel de integración de la impulsión rotatoria, el usuario no tiene que comprar y procesar cada pedazo de los componentes que componen el dispositivo giratorio, y reduce hasta cierto punto el proceso de la preparación al principio de la producción del producto, mejorando de tal modo grandemente la productividad de trabajo.
2. seguridad
La impulsión del engranaje de gusano con características de autoretención reversas, puede alcanzar para invertir de autoretención, que se puede conducir solamente por el gusano, y no se puede conducir por el engranaje de gusano. Esta característica permite la impulsión rotatoria puede ser ampliamente utilizada en la elevación, el trabajo aéreo y el otro equipo, mientras que mejora el anfitrión del contenido científico y tecnológico, pero también aumentar grandemente la estabilidad del factor de funcionamiento y de funcionamiento del anfitrión de seguridad. Mató la impulsión con los productos rotatorios tradicionales, comparados con la instalación es simple, fácil mantener, ahorran en mayor medida el espacio para la instalación.
3. Simplifique el diseño del anfitrión
Comparado con la impulsión tradicional del engranaje, la impulsión del engranaje de gusano puede ser ratio de reducción relativamente grande, en algunos casos, el anfitrión puede ahorrar las piezas del reductor, para reducir los costes de la adquisición para los clientes, pero también reduzca grandemente el porcentaje de averías del anfitrión.
Usos
Nuestros productos incluyen las impulsiones de la matanza y los componentes relacionados, que se aplican principalmente en sistemas de seguimiento solares del eje solo o dual, vehículos de la construcción, maquinaria del puerto, vehículos modulares y pequeños sistemas de energía eólica.
Las impulsiones/los reductores de la matanza están siendo elegidos por el cliente de hogar y a bordo para los sistemas de seguimiento termales solares de PV/CPV/CSP debido a la combinación de anillo de la matanza con el eje del gusano del reloj de arena, que proporciona más contacto de diente, esfuerzo de torsión creciente de la impulsión y rotación más lisa. Hay diversos tamaños disponibles a partir de 3 pulgadas para 25 pulgadas con más de 60 modelos para cumplir requisitos de seguimiento regulares y exactos en el picovoltio, CPV, CSP y el poder termal solar siguiendo campos.
