Datos del producto:
|
| Tipo: | Unidad de giro VE | Material: | 42CrMo o 50Mn |
|---|---|---|---|
| Garantía: | 5~10 años | Tamaño: | 3 pulgadas a 25 pulgadas |
| tipo de diente: | Diente helicoidal | Motor: | AC o DC o Hydarulic |
| Color: | Cliente requerido | Uso: | sistema de energía solar concentrada |
| Resaltar: | solar tracker drive,slewing drive for solar tracking system |
||

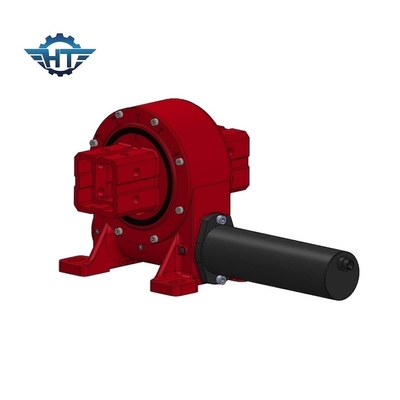

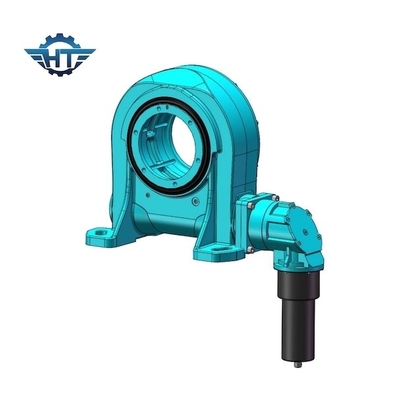

La caja de cambios resistente IP66 del gusano incluyó la impulsión cero de la ciénaga del contragolpe para el sistema eléctrico solar concentrado
Descripción de la caja de cambios del gusano
Las impulsiones de la ciénaga son una unidad toda junta comprendida del anillo de la ciénaga, engranaje, vivienda, y el motor (eléctrico o hidráulico) y él se diseña para el cargamento axial, radial, y del momento. Desarrollamos alta ciénaga del engranaje de gusano del contragolpe conducimos especialmente para los usos donde está necesaria la alta exactitud.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Características
1. Las impulsiones de la ciénaga de Hangtuo se accionan con la tecnología del gusano del vidrio de la hora (doble que envuelve) para la dirección, la eficacia y la exactitud crecientes de la carga.
2. Fabrique una amplia variedad de estilos de la impulsión, de tamaños modelo, de gamas de funcionamiento, de opciones de aislamiento, y de características del montaje.
3. Tamaños modelo estándar a partir 75m m hasta 800m m en diámetro.
4. Contragolpe, contragolpe casi cero
5. De autoretención
Opciones múltiples
1. 31:1 del ratio de reducción del engranaje al 150:1
2. Horizontal, vertical, o combinación de montaje múltiple del eje
3. Solo gusano o gusano doble
4. Opción eléctrica o hidráulica del motor
5. Vivienda: Abierto o cerrado
6. Configuraciones modificadas para requisitos particulares de la entrada
7. Crea para requisitos particulares por requisitos de uso
