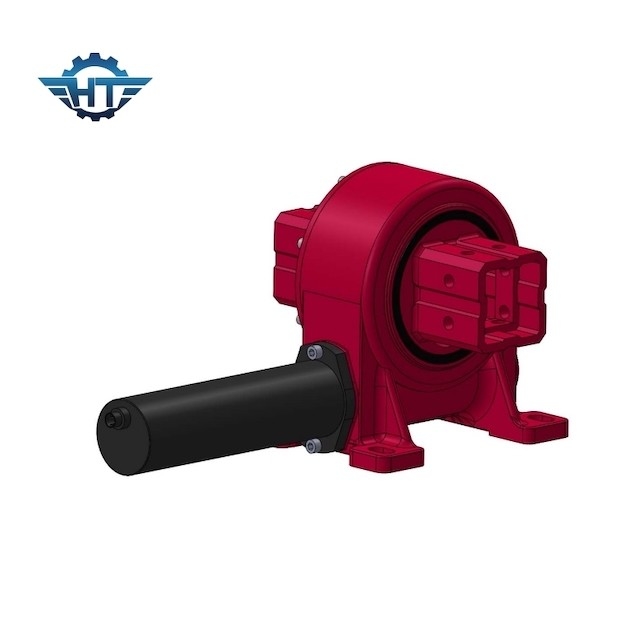

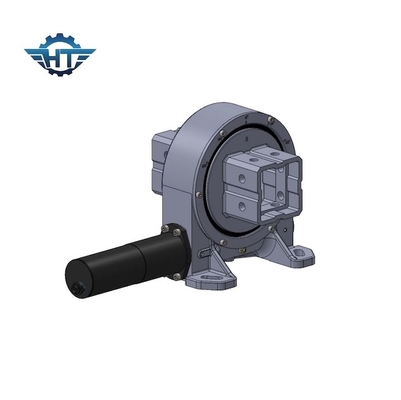

Caja de cambios vertical de la impulsión de la matanza IP66 para el sistema de seguimiento solar de la salida cuadrada

Caja de cambios vertical de la impulsión de la matanza IP66 para el sistema de seguimiento solar de la salida cuadrada
Caja de cambios vertical de la impulsión de la matanza IP66 para el sistema de seguimiento solar de la salida cuadrada Caja de cambios vertical de la impulsión de la matanza IP66 para el sistema de seguimiento solar de la salida cuadrada

Ampliación de imagen :  Caja de cambios vertical de la impulsión de la matanza IP66 para el sistema de seguimiento solar de la salida cuadrada

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE9"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

Caja de cambios vertical de la impulsión de la matanza IP66 para el sistema de seguimiento solar de la salida cuadrada

descripción
Material: 50Mn, 42CrMo Modelo: VE9”
Ratio del engranaje: 61:1 Esfuerzo de torsión de la salida nominal: 4300 nanómetro
Llevar a cabo el esfuerzo de torsión: 27200 nm Inclinación del esfuerzo de torsión: 16000 nanómetro
Eficacia: el 40% Exacto: menos de 0,1 grados
Resaltar:

Caja de cambios vertical de la impulsión de la matanza

,

Impulsión vertical de la matanza IP66

,

Impulsión vertical solar de la matanza del sistema de seguimiento

Caja de cambios vertical de la impulsión de la matanza IP66 para el sistema de seguimiento solar de la salida cuadrada



Descripción vertical de la caja de cambios de la impulsión de la matanza





Un sistema de impulsión del gusano de la ciénaga es una unidad compacto construida que consiste en un anillo de la matanza, un embase y un gusano. Esta unidad trae las ventajas de un anillo de la matanza y de un gusano en una unidad.



Es conveniente para los usos que exigen la rotación lenta con un movimiento continuo o cíclico capaz de manejar cargas combinadas. El producto está con las dimensiones estándar para juntar un motor eléctrico o hidráulico así como juntar un sistema entero al equipo.



Debido a su compacticidad, alta rigidez y a otras ventajas mencionadas, un sistema de impulsión del gusano se utiliza en el equipo diverso tal como plataformas móviles de la asamblea, sistema de satélites, grúas cargadas hidráulicas en los vehículos del transporte, pequeñas grúas marinas, escaleras giratorias extensibles, en las unidades de la rueda de transportadores porta marinos grandes.



Datos técnicos



Modelo: VE9 Lugar del origen Changzhou, China
Marca HANGTUO Tipo Incluido
Material 42CrMo, 50Mn Esfuerzo de torsión de la salida 4300 N.m
Inclinación del esfuerzo de torsión del momento 16 K N.m Llevar a cabo el esfuerzo de torsión 27 K N.m
Grado axial estático 60 KN Grado radial estático 130 KN
Grado axial dinámico 30 KN Grado radial dinámico 65 KN
Ratio del engranaje 37:1 Eficacia el 40%



Modelo Performance Parameters de VE



Modelo Performance Parameters de VE
Modelo Esfuerzo de torsión de la salida nominal (N.m) Llevando a cabo el esfuerzo de torsión (kN.m) Inclinando el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(Grado)

IP TEP de trabajo (℃) De autoretención Peso (kilogramos)
3" 806 9 5 22 15 31:1 el 40% ≤0.15 66 -40~+80 12kg
5" 962 30 6 16 27 37:1 el 40% ≤0.15 66 -40~+80 18kg
7" 7344 60 10 34 58 51:1 el 40% ≤0.15 66 -40~+80 32kg
8" 8000 70 14 50 80 50:1 el 40% ≤0.15 66 -40~+80 28kg
9" 8784 80 16 60 130 61:1 el 40% ≤0.15 66 -40~+80 52kg
12" 11232 100 25 77 190 78:1 el 40% ≤0.15 66 -40~+80 65kg
14" 12240 120 48 110 230 85:1 el 40% ≤0.15 66 -40~+80 88 kilogramos
17" 14688 136 67 142 390 102:1 el 40% ≤0.15 66 -40~+80 135 kilogramos
21" 18000 140 89 337 640 125:1 el 40% ≤0.15 66 -40~+80 192 kilogramos
25" 21600 150 112 476 950 150:1 el 40% ≤0.15 66 -40~+80 251 kilogramos




Ventajas



1. Rotación ±60°, parada dura/límite duro dentro de la impulsión en caso del fracaso que controla del software

2. Conexión de un motor impulsor de la izquierda o del lado derecho

3. Durante la instalación, no es necesario ajustar la liquidación de transmisión; esto es fijada ya por el productor antes de la fábrica

4. Instalación simple y mantenimiento bajo

5. Utilización racional del espacio

6. El engranaje es de autoretención; por lo tanto un freno no es necesario

7. Método fácil y fluido de comenzar y de detención
