Datos del producto:
|
| Ratio del engranaje: | 37:1 | Tipo: | Incluido |
|---|---|---|---|
| Uso: | seguidores solares de doble eje | AXIS: | Eje dual |
| Grado del IP: | IP66 | Color: | por requerimiento |
| Effciency: | el 40% | Contragolpe: | 0.15° |
| Resaltar: | solar tracker drive,slewing gear |
||

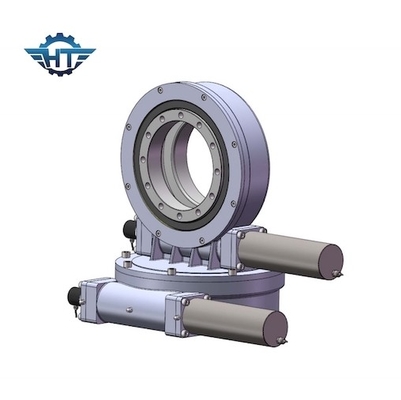

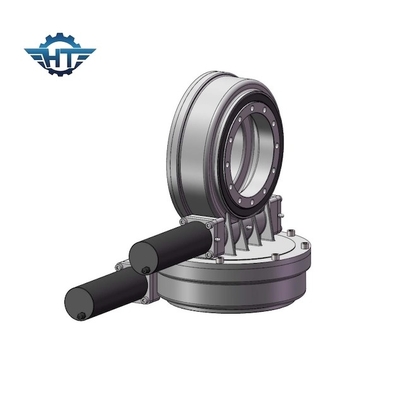

Impulsión eléctrica de la ciénaga del mantenimiento fácil del ratio 37/1 del engranaje para los perseguidores solares duales de AXIS
Ventajas eléctricas de la impulsión de la ciénaga
1. 360 grados de seguimiento
2. Diversos motores de la conexión basados en las necesidades de los clientes
3. Alta exactitud
4. Mantenimiento fácil
5. De autoretención
6. Método fácil y fluido de comenzar y de detención
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Características
Ratio del engranaje
La rotación del gusano horizontal da vuelta a un engranaje sobre un perpendicular del eje al eje de tornillo. Esta combinación reduce la velocidad del miembro conducido y también multiplica su esfuerzo de torsión; aumentándola proporcional como las disminuciones de la velocidad. El ratio de la velocidad de ejes depende de la relación del número de hilos del gusano al número de dientes en la rueda o el engranaje de gusano.
Gusano del reloj de arena
Nuestras impulsiones de la matanza están utilizando la tecnología del gusano del reloj de arena, a la cual el gusano se forma para dedicar más dientes en el engranaje. Resultados crecientes de este compromiso del diente en mayores fuerza, eficacia y durabilidad.
Función
Las impulsiones de la matanza funcionan con la tecnología estándar del gusano, en la cual el gusano en el eje horizontal actúa como el conductor para el engranaje, en general, el eje es conducido por el motor eléctrico del engranaje.
