Datos del producto:
|
| Modelo: | eje dual 12 pulgadas | Ratio del engranaje: | 78:1 |
|---|---|---|---|
| EFICACIA: | el 40% | Clase del IP: | IP66 |
| Solicitud: | Sistema de seguimiento fotovoltaico | Servicio del OEM: | disponible |
| Conductor: | Motor 24VDC | Contragolpe: | 0.15° |
| Resaltar: | solar tracker drive,slewing gear |
||

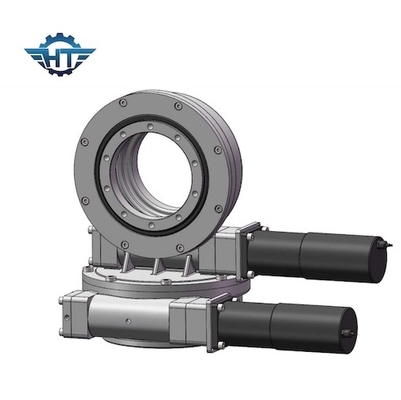

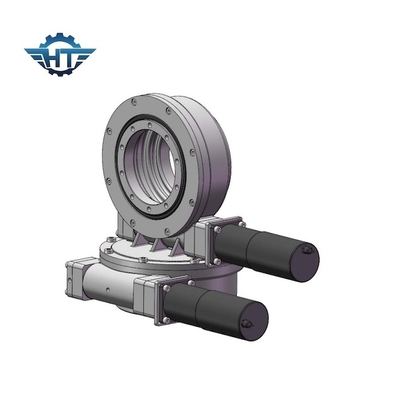

El alto esfuerzo de torsión del pequeño contragolpe mató la impulsión con la función de fijación del uno mismo para el sistema de seguimiento del picovoltio
Alta descripción de la impulsión de la ciénaga del esfuerzo de torsión
Al venir elegir la impulsión hidráulica conveniente de la matanza, necesitamos generalmente conocer el siguiente:
1. El uso
2. El sistema de la presión hydráulica
3. La carga y la velocidad giratoria requeridas
4. En general, la impulsión de la matanza del SE con el motor hidráulico se debe instalar horizontalmente. Si no por esta manera, los pls nos dejaron saber.
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Ventajas
1. Momento fuerte del vuelco
2. Adopt que envuelve la impulsión del gusano
3. contacto de diente multi, alta capacidad de carga
4. función de autoretención
Alcance de uso
Los usos típicos incluyen a perseguidores solares, las turbinas de viento, los platos del satélite y del radar, las grúas del camión, las elevaciones del hombre, equipo para uso general, los accesorios hidráulicos del equipo, equipo de la herramienta del aceite, los controladores del neumático, el cavador s, y las elevaciones automotrices.
