Datos del producto:
|
| Material: | Cuarto de galón | Modelo: | SDE7” |
|---|---|---|---|
| Ratio del engranaje: | 57:1 | fijación del uno mismo: | Sí |
| Esfuerzo de torsión de la salida nominal: | 2000 nanómetros | Llevar a cabo el esfuerzo de torsión: | 13500 nanómetro |
| Inclinación del esfuerzo de torsión: | 13200 nanómetro | Exactitud: | 0,15 ° |
| Resaltar: | Alta impulsión de la ciénaga del esfuerzo de torsión que se sostiene,2000 impulsiones duales de la ciénaga del nanómetro AXIS,Impulsión dual de seguimiento solar de la ciénaga de AXIS |
||

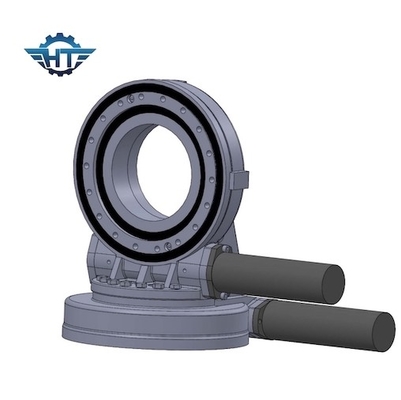

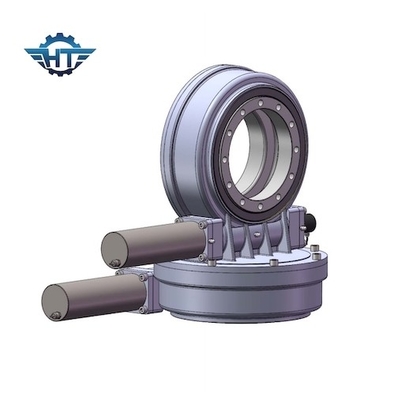

El alto esfuerzo de torsión que se sostenía AXIS dual mató la impulsión para el sistema de seguimiento solar
Descripción dual de la impulsión de la ciénaga de AXIS
Las impulsiones duales de la ciénaga del eje son soluciones perfectas en los usos de seguimiento solares del eje dual. La impulsión dual de la ciénaga del eje tiene tres tipos soluciones con las impulsiones de la ciénaga:
En general, para la estructura fácil del soporte, la impulsión de la ciénaga del sde sería la solución perfecta, pero los otros dos son también muy populares.
Dos impulsiones de seguimiento horizontales de la ciénaga
Una impulsión de seguimiento horizontal de la ciénaga y una impulsión de seguimiento vertical de la ciénaga
Parámetros de Slewing Drive Performance del modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) |
Inclinación del esfuerzo de torsión (kN.m) |
Llevando a cabo el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (grado) |
IP |
TEP de trabajo (℃) |
De autoretención | Peso (kilogramos) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 705kg |
Uso
El dispositivo de la impulsión de la matanza se puede utilizar en cualquier ocasión donde se requiere la rotación del lleno-círculo al mismo tiempo que se requiere el cambio de la velocidad. Cuando es necesario realizar la transmisión de poder de un esfuerzo de torsión más grande, la transmisión del movimiento de una precisión más alta, o la opción del mecanismo que requiere una estructura corporal compacta y una alta integridad, los dispositivos de la impulsión de la matanza son la solución.
Los usos mas comunes son generalmente la estructura rotatoria del lleno-círculo de la maquinaria de la ingeniería y de construcción, así como energía solar, energía eólica y diversa maquinaria a largo plazo del seguimiento automático. Es fácil realizar control numérico, así que tiene muchos usos en el campo de robots industriales.
