Datos del producto:
|
| Reductor y Motor: | VE5, 24VDC | Material: | desgaste-resistente |
|---|---|---|---|
| Uso: | sistemas de seguimiento solar | Garantía: | 5~10 años |
| Color: | como sea necesario | Tamaño: | De 3 a 25 pulgadas |
| módulo: | Módulo de engranaje helicoidal | Característica: | IP66, larga vida |
| Resaltar: | La matanza vertical conduce el pequeño contragolpe,25 pulgadas de impulsión vertical de la ciénaga,Impulsión de la matanza del módulo del engranaje de gusano |
||

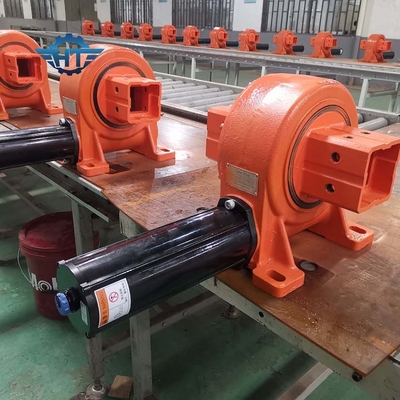

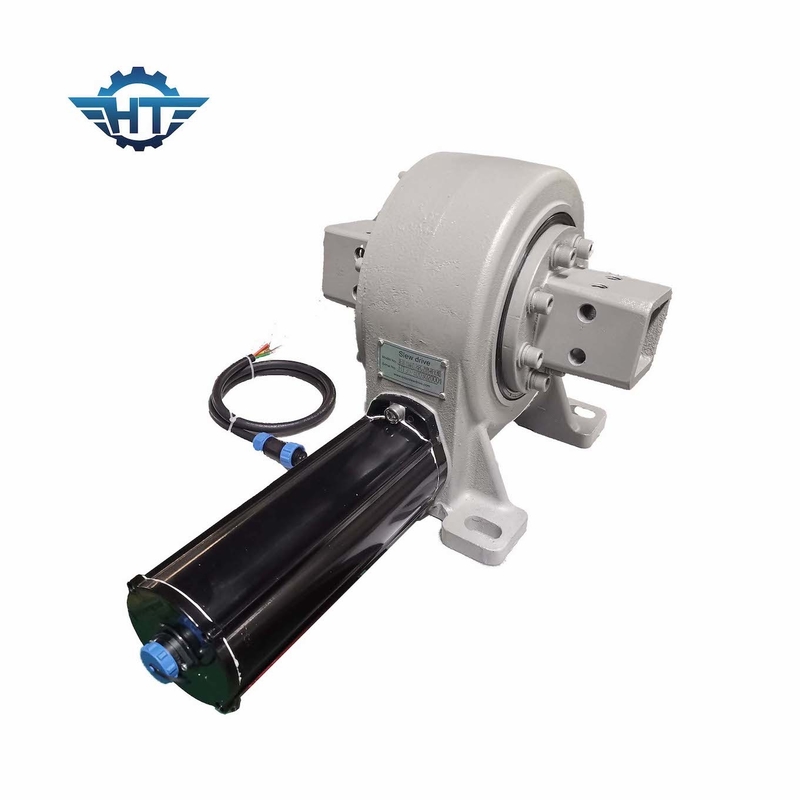

Sola impulsión vertical de la ciénaga de AXIS con para los sistemas de seguimiento solares del pequeño contragolpe
Sola descripción vertical de la impulsión de la ciénaga de AXIS
Debido al uso de girar el transporte y la estructura anular del gusano, el solar siguiendo el dispositivo rotatorio de la impulsión puede alcanzar el contacto del multi-diente, tiene las características del esfuerzo de torsión grande de la transmisión y de la operación estable; puede soportar cargas radiales y axiales grandes y el vuelco fuerte. Apriete (resistencia del anti-viento) está siendo ampliamente utilizado en sistemas de seguimiento solares de la producción de energía fotovoltaica y otras nuevas industrias energéticas de los clientes nacionales y extranjeros. Los productos tienen actualmente 9 modelos que se extienden a partir de 3 pulgadas en diámetro a 25 pulgadas de diámetro, y más de 60 variedades, que pueden cubrir las necesidades de diversas formas de ordinario y de seguimiento fotovoltaicos, fotoeléctricos, fototérmicos de la precisión.
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 251 kilogramos |
Usos
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 para el solo acoplamiento plano del eje. Esta clase de sistema es conveniente para las latitudes debajo de 30 grados y cuestas de la tierra menos de 12 grados.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, impulsión de la matanza SE21 para el solo acoplamiento oblicuo del eje. Esta clase de ella es conveniente para los sistemas medios a las altas latitudes, la tierra necesita ser aproximadamente plana.
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, impulsiones de la matanza VE9 para la unidad oblicua de solo-AXIS. Esta clase de sistema es conveniente para el medio a las altas latitudes.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, impulsión de la matanza SDE21 para el sistema de seguimiento solar dual. Esta clase de sistemas es conveniente para toda la clase de forma de relieve.
