Datos del producto:
|
| Modelo: | VE9 | Llevar a cabo el esfuerzo de torsión: | kNm 80 |
|---|---|---|---|
| Inclinación del esfuerzo de torsión: | 68000 nanómetro | Esfuerzo de torsión de la salida: | kNm 16 |
| Carga axial: | kN 60 | Carga radical: | kN 130 |
| Certificados: | ISO9001, CE | Uno mismo-cerradura: | Sí |
| Resaltar: | 9 pulgadas que giran la caja de cambios de la impulsión,Caja de cambios de la impulsión de la ciénaga de la impulsión del gusano,Caja de cambios hidráulica de la impulsión de la ciénaga del motor |
||

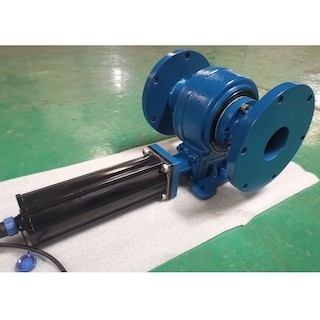

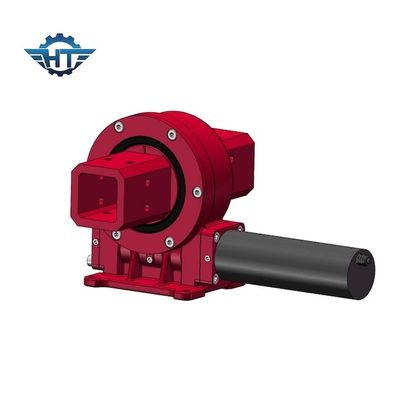

9 pulgadas que giran la caja de cambios de la impulsión, motor eléctrico para los sistemas de seguimiento de Sun del panel solar
Descripción de la caja de cambios de la impulsión de la matanza
SE: medios horizontales (estructura que lleva de desplazamiento), SDE: significa vertical y horizontal (estructura que lleva de desplazamiento), VE: los medios verticales (estructura que lleva de desplazamiento), Z delante de S significan la liquidación cero;
3~25: Representa las especificaciones de 3 pulgadas a 25 pulgadas;
: Indica el código del dispositivo convencional. Si el diseño del dispositivo tiene cambios importantes, el código B, C… puede ser utilizado;
61: Representa el ratio de reducción del dispositivo de la matanza (número de dientes). ;
M: indica que el transporte de la matanza adopta los agujeros roscados métricos; sin medios de M que el transporte de la matanza adopta la pulgada roscó los agujeros;
Ha: indica que el anillo de la matanza está apagado.; HC: indica que el anillo de la matanza no está apagado.; HD: indica que el anillo de la matanza está apagado.;
HQ: indica el tratamiento de QPQ del anillo externo del anillo de la matanza. HN: indica el tratamiento de la nitruración del anillo externo del anillo de la matanza.;
B: indica que el extremo de la entrada del gusano es una tira 6B (el 12M indica que el extremo de la entrada del gusano es un agujero Φ12.; los 25M indica que el extremo de la entrada del gusano es un agujero Φ25;
160 medios que un motor hidráulico 160CC está instalado en el extremo de la entrada del gusano. 24 medios que un 24V adaptó motor están instalados en el extremo de la entrada del gusano; …);
R: los medios enderezan la instalación.; L: los medios salieron de la instalación.;
C: significa el casquillo ciego; : significa que la dirección del puerto de aceite hidráulico de motor está haciendo frente hacia fuera (yo: significa que la dirección del puerto de aceite hidráulico de motor está haciendo frente hacia adentro;); E: medios con un codificador;
Modelo Performance Parameters de VE
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (kN.m) | Inclinando el esfuerzo de torsión (kN.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia |
Precisión (Grado) |
IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 88 kilogramos |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 135 kilogramos |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí | 192 kilogramos |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | el 40% | ≤0.15 | 66 | -40~+80 | Sí |
251 kilogramos |
Usos
Hay muchos usos donde una impulsión rotatoria puede ser utilizada, primarios porque está bien adaptada para los usos que requieren la carga mantener poder y el esfuerzo de torsión rotatorio.
Los usos típicos de la impulsión del oscilación incluyen, pero no se limitan a: perseguidor solar, turbina de viento, la elevación de los hombres, maquinaria hidráulica, telehandler, excavador, elevación, grúas, equipo de perforación, equipo militar.
