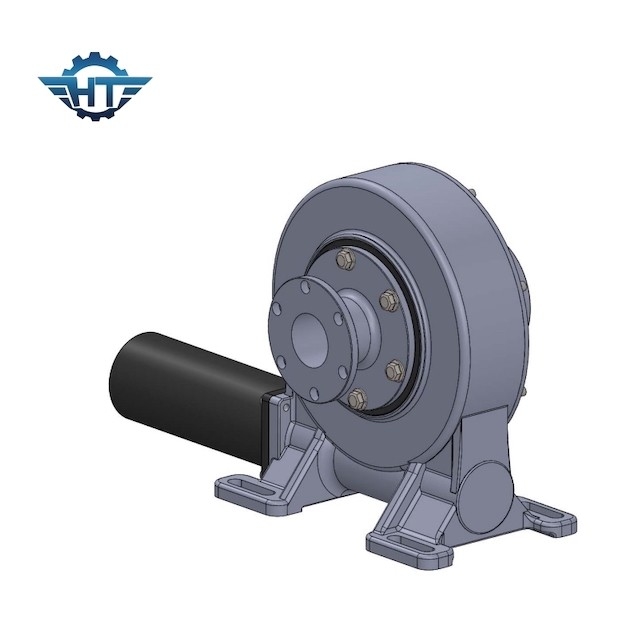

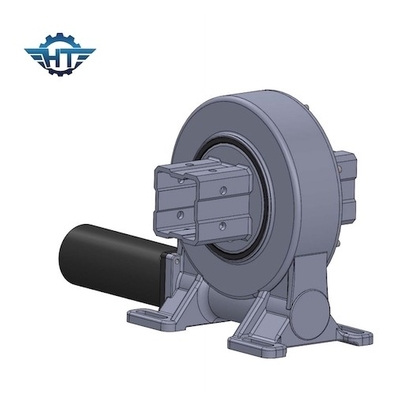

Caja de cambios vertical de la impulsión de la matanza IP66 para los solos perseguidores solares

Caja de cambios vertical de la impulsión de la matanza IP66 para los solos perseguidores solares
Caja de cambios vertical de la impulsión de la matanza IP66 para los solos perseguidores solares Caja de cambios vertical de la impulsión de la matanza IP66 para los solos perseguidores solares

Ampliación de imagen :  Caja de cambios vertical de la impulsión de la matanza IP66 para los solos perseguidores solares

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: VE9”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 360/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 500 PCS por mes

Caja de cambios vertical de la impulsión de la matanza IP66 para los solos perseguidores solares

descripción
Nombre de la marca: Hangtuo Material: 50Mn, 42CrMo
Modelo: Tipo vertical Certificado: ISO9001, CE
Motor: 12/24VDC Mantenimiento: LIBRE
color: por requerimiento Uno mismo-cerradura:
Resaltar:

Caja de cambios vertical solar de la impulsión de la matanza

,

Impulsión vertical de la matanza IP66

,

Impulsión vertical de la matanza de los solos perseguidores solares

Caja de cambios solar sin necesidad de mantenimiento de la impulsión de la ciénaga IP66 para los solos perseguidores solares horizontales



Descripción solar de la caja de cambios de la impulsión de la ciénaga



Entrega confiable – pide más la nave en 15 días o menos

Soporte técnico – los ingenieros están haciendo una pausa para ayudar

Impulsiones de alta calidad de la matanza en un precio justo – hacemos que nuestra propia fábrica con los productos se encuentre o exceder la calidad de todas las marcas y nosotros importantes utilizará los métodos de envío económicos basados en diversas órdenes para guardarle dentro de presupuesto

Las operaciones y las Mantenimiento-operaciones y los servicios de mantenimiento bajan sus gastos indirectos y tarifa.



Modelo Performance Parameters de VE



Modelo Performance Parameters de VE
Modelo Esfuerzo de torsión de la salida nominal (N.m) Llevando a cabo el esfuerzo de torsión (kN.m) Inclinando el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(Grado)

IP TEP de trabajo (℃) De autoretención Peso (kilogramos)
3" 806 9 5 22 15 31:1 el 40% ≤0.15 66 -40~+80 12kg
5" 962 30 6 16 27 37:1 el 40% ≤0.15 66 -40~+80 18kg
7" 7344 60 10 34 58 51:1 el 40% ≤0.15 66 -40~+80 32kg
8" 8000 70 14 50 80 50:1 el 40% ≤0.15 66 -40~+80 28kg
9" 8784 80 16 60 130 61:1 el 40% ≤0.15 66 -40~+80 52kg
12" 11232 100 25 77 190 78:1 el 40% ≤0.15 66 -40~+80 65kg
14" 12240 120 48 110 230 85:1 el 40% ≤0.15 66 -40~+80 88 kilogramos
17" 14688 136 67 142 390 102:1 el 40% ≤0.15 66 -40~+80 135 kilogramos
21" 18000 140 89 337 640 125:1 el 40% ≤0.15 66 -40~+80 192 kilogramos
25" 21600 150 112 476 950 150:1 el 40% ≤0.15 66 -40~+80 251 kilogramos



Instalación



1. Preparación

1,1 compruebe la impulsión de la ciénaga para saber si hay el daño físico.

1,2 superficies favorables limpias



2. Pernos de montaje

Como el fabricante de la caja de cambios, no proveemos, autorizar o recomendar las sujeciones de montaje utilizó. Tome por favor el gran cuidado en especificar este artículo que ate nuestro producto el suyo.

Los tamaños, el número y los grados de calidad prescritos serán utilizados.

El ratio del apretón (longitud del apretón al diámetro del perno) será observado, de ≥1.5 mínimo a ≤2. máximo.

Los pernos con un eje completamente roscado deben ser no permitidos.

Mató la función de la impulsión, vida útil, y la durabilidad de la conexión de perno se afecta en caso de incumplimiento.

Utilice las lavadoras planas de la opción apropiada del tamaño y de la fuerza de apretar esfuerzos de torsión para no exceder la presión diedra permitida.

Los pernos de montaje están en los casos normales asegurados adecuadamente por cargar correcto.

Aviso: Uso de los anillos partidos, de las lavadoras partidas, del etc. no permitidos.

Ajuste del esfuerzo de torsión y de las cargas iniciales para los pernos de montaje.



Ajuste del esfuerzo de torsión

Dimensión del perno de montaje

Clase

M6

(1/4-20UNC)

M8

(5/16-18UNC)

M10

(3/8-16UNC)

M12

(7/16-14UNC)

M16

(5/8-11UNC)

M20

(3/4-10UNC)

Clase 8,8 10,2 N.M 24,7 N.M 49 N.M 85,5 N.M 212,2 N.M 414 N.M
Clase 10,9 14,3 N.M 34,8 N.M 68,9 N.M 120,2 N.M 298,4 N.M 582,1 N.M
Clase 12,9 17,2 N.M 41,7 N.M 82,7 N.M 144,2 N.M 358,1 N.M

689,5 N.M
