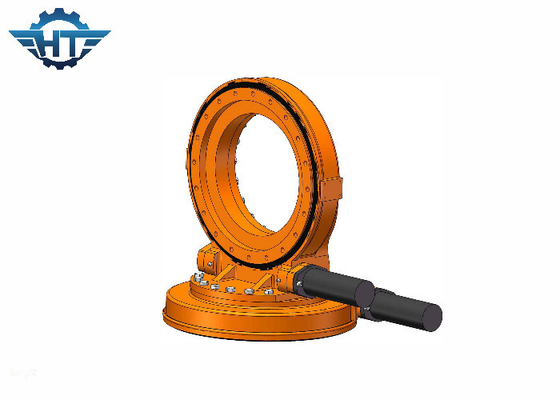

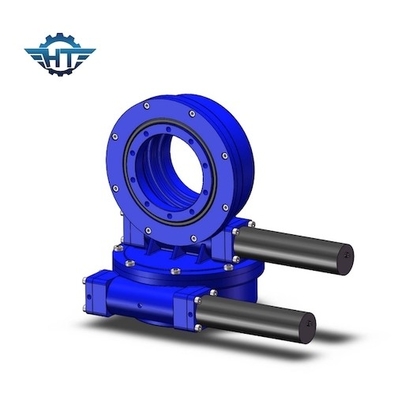

Caja de cambios de la impulsión de la ciénaga de la larga vida y de la alta precisión para el sistema de seguimiento solar dual de AXIS

Caja de cambios de la impulsión de la ciénaga de la larga vida y de la alta precisión para el sistema de seguimiento solar dual de AXIS
Caja de cambios de la impulsión de la ciénaga de la larga vida y de la alta precisión para el sistema de seguimiento solar dual de AXIS

Ampliación de imagen :  Caja de cambios de la impulsión de la ciénaga de la larga vida y de la alta precisión para el sistema de seguimiento solar dual de AXIS

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE12"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 100~1600/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 500 PCS por mes

Caja de cambios de la impulsión de la ciénaga de la larga vida y de la alta precisión para el sistema de seguimiento solar dual de AXIS

descripción
Material: Cuarto de galón Garantía: 5 años
Servicio: Diseño del OEM Gire AXIS: dos ejes
Color: Gris de plata Sitio de la instalación: Techo y Campo
Empaquetado: Madera contrachapada Uso: Sistema de seguimiento solar de doble eje
Resaltar:

worm gear slew drive

,

slewing ring gear

Caja de cambios de la impulsión de la ciénaga de la larga vida y de la alta precisión para el sistema de seguimiento solar dual de AXIS



Descripción de la caja de cambios de la impulsión de la ciénaga SDE12



Llevar a cabo el esfuerzo de torsión: 40560 N.m

Grado axial estático: kN 77

Grado radial estático: kN 190

Ratio del engranaje: 78:1

Seguimiento de la precisión: ≤ 0,1

Inclinación del esfuerzo de torsión del momento: 25000 N.m

Esfuerzo de torsión de la salida: 5800 N.m

Peso: 160 kilogramos



La impulsión de la matanza de Hangtuo consiste en principalmente un transporte de la matanza, un engranaje de gusano, la vivienda y un motor hidráulico o eléctrico.



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Caja de cambios de la impulsión de la ciénaga de la larga vida y de la alta precisión para el sistema de seguimiento solar dual de AXIS 0

Uso



Las impulsiones de vivienda incluidas de la matanza son ampliamente utilizadas en el diverso uso que dirige tal como transportadores pesados del cargador, grúa móvil del puerto, nave que levanta, camiones de la garra, grúa de la elevación del envase, y las grúas de pórtico movibles, la máquina de la mina, el excavador, la máquina concreta, la máquina de papel, así como el sistema de la generación de la energía eólica también utilizan nuestra impulsión de la matanza.



Cuando una impulsión de la matanza se utiliza en industria de energía solar, los usuarios tienen que elegir ideal según el área real de los paneles solares.



Generalmente, la impulsión de la matanza de 3 pulgadas es conveniente para el sistema eléctrico solar que viene con el panel solar 3-5㎡, 7 pulgadas para el panel solar del ㎡ 10-17, 9 pulgadas para el ㎡ 18-30, 12 pulgadas para 31-45㎡, y 14 pulgadas para 46-60㎡.
