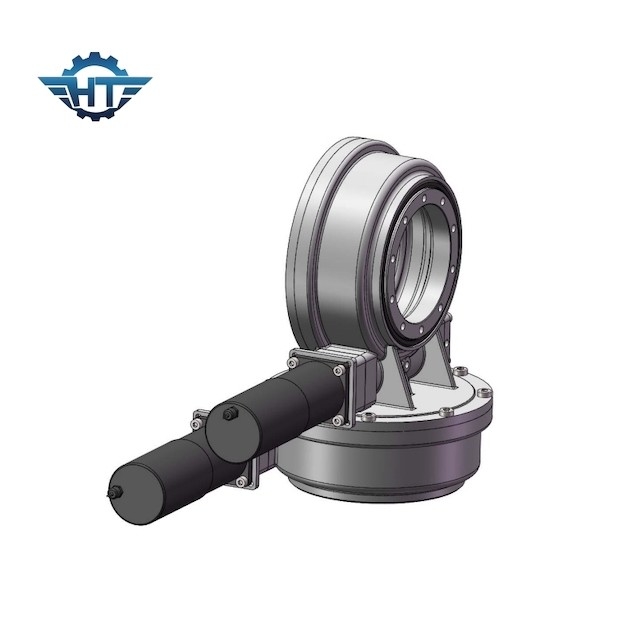

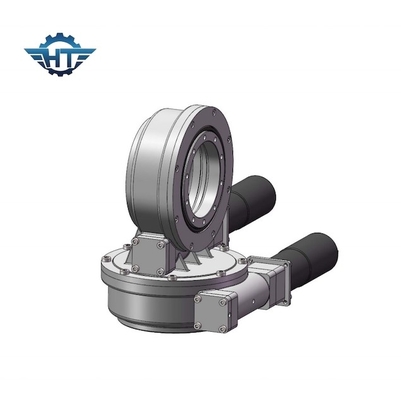

IP66 se doblan caja de cambios de la impulsión de la ciénaga de AXIS, uno mismo lubrican para el seguimiento del sol

IP66 se doblan caja de cambios de la impulsión de la ciénaga de AXIS, uno mismo lubrican para el seguimiento del sol
IP66 se doblan caja de cambios de la impulsión de la ciénaga de AXIS, uno mismo lubrican para el seguimiento del sol IP66 se doblan caja de cambios de la impulsión de la ciénaga de AXIS, uno mismo lubrican para el seguimiento del sol

Ampliación de imagen :  IP66 se doblan caja de cambios de la impulsión de la ciénaga de AXIS, uno mismo lubrican para el seguimiento del sol

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE7"
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 530 / pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

IP66 se doblan caja de cambios de la impulsión de la ciénaga de AXIS, uno mismo lubrican para el seguimiento del sol

descripción
Material: Cuarto de galón Modelo: SDE7”
Ratio del engranaje: 57:1 Esfuerzo de torsión de la salida nominal: 2000 nanómetros
Llevar a cabo el esfuerzo de torsión: 13500 nanómetro Inclinación del esfuerzo de torsión: 13200 nanómetro
Eficacia: el 40% Color estándar: RAL 9006
Resaltar:

worm gear slew drive

,

slewing ring gear

IP66 se doblan caja de cambios de la impulsión de la ciénaga de AXIS, uno mismo lubrican para el seguimiento de Sun



Descripción



El sistema solar del perseguidor incluye el sistema de seguimiento solar del solo eje y del eje dual. El sistema de seguimiento solar del solo eje incluir solo el sistema de seguimiento inclinado y plano.



Para un sistema de seguimiento solar del eje dual, sobre la base de la estructura del soporte del differenct, tres tipos de soluciones de las impulsiones de la ciénaga podían ser aplicados:

1. utilice dos (tipo del SE) solas impulsiones horizontales de la ciénaga del eje.



2. utilice uno horizontal (tipo del SE) y otro vertical (tipo del CE).

3. utilice una impulsión dual de la ciénaga del eje. (Tipo de SDE)

Todas esas soluciones pueden alcanzar el seguimiento del sol verticalmente y horizontalmente, que significa el seguimiento del sol todo el tiempo con luz del sol directa.



Parámetros de la chaveta impulsora de la matanza SDE7



Nombre de producto SDE7 mató impulsiones
Esfuerzo de torsión de la salida 980 N.m; 723 ft.lbs
Max Output Torque 1938 N.m; 1429 ft.lbs
Inclinación del esfuerzo de torsión del momento 7000 N.m; 5163 ft.lbs
Llevar a cabo el esfuerzo de torsión 13200 N.m; 9736 ft.lbs
Grado axial estático kN 133,20; 29943 libras
Grado radial estático kN 53; 11977 libras
Grado axial dinámico kN 31,90; 7171 libras
Grado radial dinámico kN 27,91; 6274 libras
Alternativas del motor Motor de 12/24/48 VDC; Motor de pasos; Motor sin cepillo
Estilo de los productos AXIS dual; CPV/HCPV; Plato solar; Torre solar
Característica del uso Sistema de seguimiento solar, Machiner industrial
Cuadrado recomendado del panel 30 metros cuadrados



Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg



Applicatons



Para la energía solar: Se diseña en un sistema de seguimiento solar para aumentar la eficacia de la producción de energía. Uso industrial: Principalmente conducían dos objetos que giran en relación con uno a en 360°.
