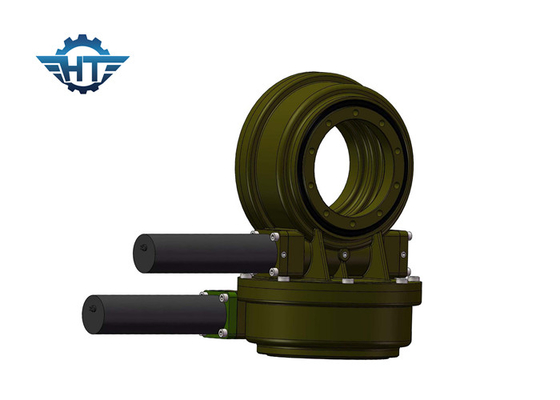

El engranaje de gusano IP66 se dobla caja de cambios de la impulsión de la ciénaga de AXIS para la torre solar concentrada

El engranaje de gusano IP66 se dobla caja de cambios de la impulsión de la ciénaga de AXIS para la torre solar concentrada

Ampliación de imagen :  El engranaje de gusano IP66 se dobla caja de cambios de la impulsión de la ciénaga de AXIS para la torre solar concentrada

Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE7”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 380~456/ pc
Detalles de empaquetado: CAJA DE LA MADERA CONTRACHAPADA
Tiempo de entrega: 15~45 días
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 2000 PC por mes

El engranaje de gusano IP66 se dobla caja de cambios de la impulsión de la ciénaga de AXIS para la torre solar concentrada

descripción
Estructura: Gusano y Wormwheel Material: 42CrMo, CUARTO DE GALÓN
Garantía: 5 años Uso: Torre solar concentrada
Tamaño: Modificado para requisitos particulares Color: Modificado para requisitos particulares
Motor: Motor de pasos Montaje: Montaje dual de AXIS
Resaltar:

worm gear slew drive

,

slewing ring gear

El engranaje de gusano IP66 se dobla caja de cambios de la impulsión de la ciénaga de AXIS para la torre solar concentrada





Descripción dual de la impulsión de la ciénaga de AXIS del engranaje de gusano

La impulsión de la matanza de Hangtuo se compone de la vivienda, el llevar de la matanza, aislamiento, envolviendo el gusano con algunos recambios terminados. Podemos también producir el motor electrónico y el motor hidráulico usados para girar las impulsiones, que pueden los movimientos para la dirección a la derecha y contradecir la rotación de la dirección a la derecha.


Parámetros de Slewing Drive Performance del modelo de SDE



Modelo Performance Parameters de SDE
Modelo Esfuerzo de torsión de la salida nominal (N.m)

Inclinación del esfuerzo de torsión

(kN.m)

Llevando a cabo el esfuerzo de torsión (kN.m) Carga axial (kN) Carga radial (kN) Ratio Eficacia

Precisión

(grado)

IP

TEP de trabajo

(℃)

De autoretención Peso (kilogramos)
3" 600 1,5 5,8 10 15 31:1 el 40% ≤0.15 66 -40~+80 25kg
5" 800 6 9,2 16 27 37:1 el 40% ≤0.15 66 -40~+80 34kg
7" 2000 7,5 13,2 34 58 57:1 el 40% ≤0.15 66 -40~+80 56kg
9" 4300 16 27,2 60 130 61:1 el 40% ≤0.15 66 -40~+80 92kg
12" 5800 25 41 77 190 78:1 el 40% ≤0.15 66 -40~+80 160kg
14" 6750 48 45 110 230 85:1 el 40% ≤0.15 66 -40~+80 224kg
17" 9460 67 54 142 390 102:1 el 40% ≤0.15 66 -40~+80 320kg
21" 16000 89 65 337 640 125:1 el 40% ≤0.15 66 -40~+80 492kg
25" 21450 112 89 476 950 150:1 el 40% ≤0.15 66 -40~+80 705kg

Observación: Las dimensiones y los parámetros antedichos pueden ser puestos al día o ajustado, según dimensiones más detalladas y parámetros, refiera por favor a nuestros dibujos de las ventas.

El engranaje de gusano IP66 se dobla caja de cambios de la impulsión de la ciénaga de AXIS para la torre solar concentrada 0



Usos



La impulsión dual de la ciénaga del eje se podía aplicar en estación-torre concentrada de la energía solar. La torre CSP adopta la estructura doble del tanque, y el nitrato binario se utiliza como el calor que absorbe y medio del almacenaje del calor. La energía solar recogida por el campo en grande del helióstato se utiliza para almacenar la sal fundida, y entonces la sal fundida se intercambia por el agua según la instrucción de envío de la red eléctrica. La temperatura alta generada y el vapor de alta presión conduce el sistema de generador de turbina para generar salida de poder continua, estable y planificable.
